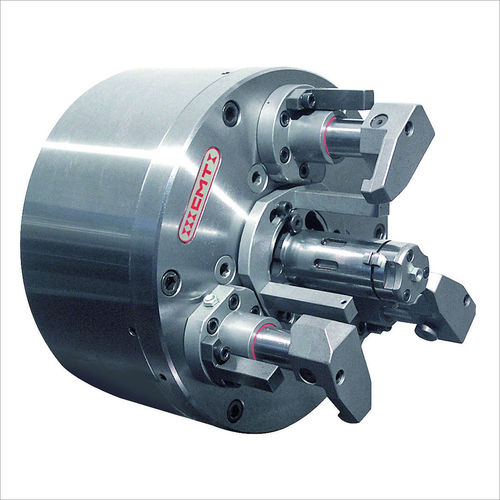

機械式締め付けシステム

加工用部品自動センタリング

特殊なセンタリングと攪拌クランプシステム 自動ローディングに適したCNC旋盤、フライス盤、研削盤用 穴とスターラップのセンタリングクランプ PELワーク検出システム ロングストロークエキスパンダー直径7mm 0.005mm以下の繰り返し精度 クイックチェンジセンタリング クイックチェンジスターラップ ダブルシリンダー駆動 高速回転 チャック説明 このシステムは2つの独立した機構で構成されています。 1つ目は、直径7mmのストロークを持つ中央のエキスパンダを動かし、ワークを内側からセンタリングします。 2つ目は、3本の回転シャフトと攪拌シャフトを駆動するムービングプレートにリンクしています。 これらはワークピースをクランプし、加工中の剛性を確保します。 どちらのシステムもダブルシリンダーで駆動します。 ロボットによるワークピースの正しい位置決めをチェックするPEL検出システムがあります。 異なるコンポーネントのクイックカップリングシステムにより、ワークタイプの変更は非常に高速です。
