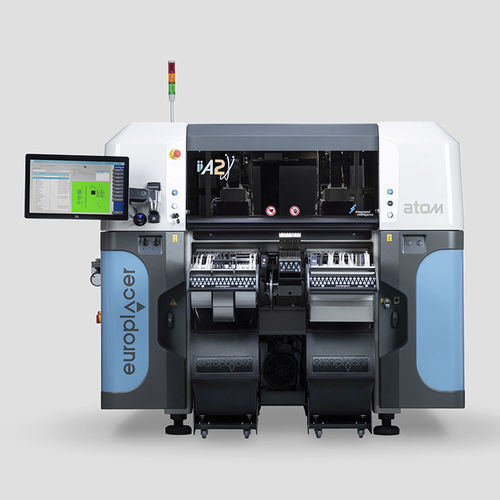

SMTピックアンドプレース装置 ii-A2

モジュール式高速コンパクト

高速SMTモジュール搭載システムi-A2の唯一の目的は、SMT組立ラインにバランスをもたらすことです。高速ピペットヘッドPulsarを1組搭載したこの装置は、ライン内の他のユーロプレーサー装置からの作業負荷を受け持つチップシューターとして機能します。 最大50,000cphの搭載速度を持つi-A2は、搭載プロセスを最適化するリソースを提供することでラインをレベルアップし、下流のユーロプレーサー機の性能とスループットを最大化します。i-A2は164 x 8mmのフィーダー容量を持ち、01005プロファイルから13mm x 13mm x 7mmサイズのコンポーネントを処理し、そのすべてをコンパクトなモジュールフットプリントで実現します。高速SMTモジュラー・プレースメント・システムii-A2は、高速、完全インテリジェント、高度に統合された生産性を実現するよう設計されています。i-A2は、関連するすべてのアトムプラットフォームの技術革新とオプション、およびすべてのユーロプレーサー・インテリジェントフィーダ技術との完全な互換性を持っています。ユーロプレーサーが特許を持つインテリジェント・コンベヤを搭載し、完全なソフトウェア制御による基板停止を実現します。コンパクトなモジュールでありながら、i-A2は最大1mの長さの基板を処理することが可能です。 技術データ - PCBサイズ - 最大1088mm x 460mm / 510mm (後方カメラ+ノズルなし) / 715mm (後方フィーダーなし) - 164 x 8mm - 01005から13 x 13mmコンポーネント - 部品高さ - 7mm
