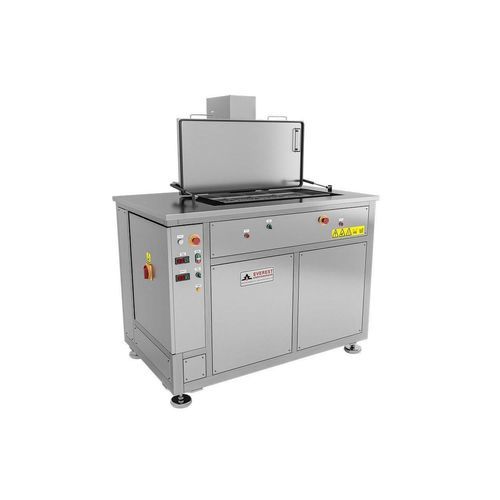

超音波洗浄 システム AutoClean

自動車用産業用海用

概要
AutoCleanの超音波洗浄システムは、単一槽式の工業用洗浄ユニットで、車両、船舶、鉄道、航空分野のエンジンおよびエンジン部品の精密洗浄を目的に設計されています。表面処理や最終組立の前段階、製造・保守・修理ラインで使用されます。超音波による攪拌は小さな穴や複雑な形状にも到達し、手作業よりも効果的に汚れを除去します。

主な特長

• 洗浄システム：大容量単一槽の超音波洗浄
• 動作原理：床置きプラットフォームに載せた部品を超音波キャビテーションで洗浄。手動またはクレーンによる搬入が可能
• タンク方式：加熱機能付きの単一槽
• 構造材質：AISI 304 ステンレス（AISI 316L / 316T オプション）
• 超音波：標準 28 kHz または 40 kHz（タンク形状により側面または底面トランスデューサー）

技術仕様（表）
型式 | 最大積載高さ (mm) | タンクサイズ (l*w*h) mm | 外形寸法 (l*w*h) mm | タンク容量 (lt) | 積載重量 (kg)
AutoClean 200 | 300 | 890*430*490 | 1450*924*1100 | 200 | 75
AutoClean 300 | 400 | 890*550*630 | 1530*1190*1170 | 300 | 250
AutoClean 400 | 400 | 1180*650*650 | 1830*1290*1170 | 500 | 250
AutoClean 600 | 450 | 1330*750*700 | 1980*1390*1220 | 680 | 250
AutoClean 800 | 650 | 1330*750*900 | 1980*1390*1420 | 960 | 500
AutoClean 1000 | 650 | 1580*800*890 | 2650*1440*1280 | 1200 | 500
AutoClean 1300 | 900 | 1580*800*1200 | 2750*1440*1580 | 1580 | 500
AutoClean 2000 | 900 | 1850*950*1200 | 3000*1600*1580 | 2100 | 900
AutoClean 3000 | 1000 | 2100*1100*1300 | 3250*1750*1700 | 3100 | 900
AutoClean 4500 | 1000 | 2700*1450*1300 | 3900*2100*1700 | 5000 | 900
AutoClean 6000 | 1000 | 3200*1600*1300 | 4400*2250*1700 | 6600 | 1500
AutoClean 9000 | 1200 | 3700*1700*1500 | 4800*2400*1900 | 9300 | 1500

利点

• 省スペース設計
• 運用コスト削減
• 環境負荷低減
• 省エネルギー
• 重量物の処理に適合
• 手動またはクレーンでの搬入が可能
• 精密で繊細な洗浄に対応
• 低液面保護による自動停止機能
• 洗浄時間・温度の調整可能
• 量産ラインへの統合（オプション）

洗浄工程
洗浄サイクルは単一槽で完結します。超音波による攪拌と制御加熱により、安定した汚染物除去が行われます。

追加可能な機能

• デュアル／マルチ周波数超音波（要問い合わせ）
• AISI 316L または AISI 316T 構造の選択肢
• 油分分離システム
• ポンプろ過モジュール
• 自動給排水機能
• ポンプ循環
• 薬液供給システム
• 空気圧式往復プラットフォーム
• その他カスタムオプション対応

構造 / 技術データ

• 洗浄構成：大容量単一槽の超音波洗浄
• タンク構成：加熱付き単一槽
• 材料：標準 AISI 304 ステンレス（AISI 316L / 316T オプション）
• 超音波周波数：標準 28 kHz または 40 kHz；トランスデューサー配置はタンク形状に依存
• 運用：床置きプラットフォームへ手動またはクレーンで載せて投入；キャビテーションが最小の穴や凹部に到達
• モデルレンジ：AutoClean 200 から AutoClean 9000（寸法、容量、積載重量は技術表参照）
