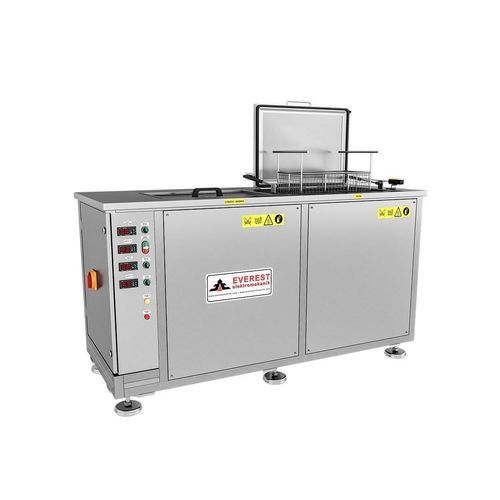

超音波洗浄 システム MultiClean

自動産業用部品

一般的な特長
MultiClean の多槽式超音波洗浄システムは、製造・保守ラインにおける精密部品の洗浄用に設計されています。微細な穴や複雑形状の汚染物を除去し、表面処理や最終組立の前処理に適します。システムは予洗、超音波洗浄、すすぎ、追加すすぎ、乾燥の工程を組み合わせ、部品の汚れに応じて構成されます。標準はタンク底設置型28 kHzトランスデューサー、他周波数は要望に応じて対応可能です。

主要機能

• 洗浄方式：多段式超音波洗浄システム（部品用）
• 作動原理：部品を搭載したバスケットが予洗、超音波洗浄、すすぎ、オプションのパッシベーション、乾燥工程を通過
• タンクシステム：個別加熱可能な複数タンク構成
• 構造材質：標準 AISI 304 ステンレス
• 超音波：標準 28 kHz；40 kHz 及びデュアル/マルチ周波数はオプション

技術仕様

• MultiClean 2-60 — バスケット寸法 (w×l×h) mm: 250×450×350；外形寸法 (w×l×h) mm: 600×1650×900；タンク容量: 60 L
• MultiClean 2-80 — バスケット: 280×560×350；外形: 630×1900×900；タンク: 80 L
• MultiClean 2-120 — バスケット: 450×560×350；外形: 800×1900×900；タンク: 120 L
• MultiClean 2-160 — バスケット: 450×800×350；外形: 800×2350×900；タンク: 160 L
• MultiClean 2-240 — バスケット: 680×800×350；外形: 1050×2350×900；タンク: 240 L
• MultiClean 3-60 — バスケット: 250×450×350；外形: 600×2300×900；タンク: 60 L
• MultiClean 3-80 — バスケット: 280×560×350；外形: 630×2670×900；タンク: 80 L
• MultiClean 3-120 — バスケット: 450×560×350；外形: 800×2670×900；タンク: 120 L
• MultiClean 3-160 — バスケット: 450×800×350；外形: 800×3350×900；タンク: 160 L
• MultiClean 3-240 — バスケット: 680×800×350；外形: 1050×3350×900；タンク: 240 L
• MultiClean 4-60 — バスケット: 250×450×350；外形: 600×2950×900；タンク: 60 L
• MultiClean 4-80 — バスケット: 280×560×350；外形: 630×3450×900；タンク: 80 L
• MultiClean 4-120 — バスケット: 450×560×350；外形: 800×3450×900；タンク: 120 L
• MultiClean 4-160 — バスケット: 450×800×350；外形: 800×4400×900；タンク: 160 L
• MultiClean 4-240 — バスケット: 680×800×350；外形: 1050×4400×900；タンク: 240 L
• MultiClean 5-60 — バスケット: 250×450×350；外形: 600×3600×900；タンク: 60 L
• MultiClean 5-80 — バスケット: 280×560×350；外形: 630×5170×900；タンク: 80 L
• MultiClean 5-120 — バスケット: 450×560×350；外形: 800×5170×900；タンク: 120 L
• MultiClean 5-160 — バスケット: 450×800×350；外形: 800×5400×900；タンク: 160 L
• MultiClean 5-240 — バスケット: 680×800×350；外形: 1050×5400×900；タンク: 240 L

利点

• 多段洗浄ラインでの設置面積を抑制
• 運用コスト削減とライン統合の容易化
• フィルトレーションや油分離オプションにより環境配慮された運用が可能
• 超音波による省エネルギー洗浄
• 標準で最大 40 kg までの軽中量部品に対応
• バスケット手動投入が標準；自動化オプションあり

洗浄工程

• 予洗
• 超音波洗浄
• オプションの洗浄工程
• すすぎ
• オプションの追いすすぎ
• 温風乾燥
• 真空乾燥（オプション）

追加可能な機能

• デュアル/マルチ周波数超音波
• AISI 316L / 316T 構造は要望に応じて対応
• 油分離装置、ポンプ濾過
• 自動給排水
• ポンプ循環および薬液供給システム
• 空圧式振動プラットフォーム、垂直/スライド式カバー
• ドラムバスケット回転システムおよび回転バスケット
• クレーン・空圧・自動バスケット搬送システム、ライン統合オプション

技術的仕様

• 製品名 / シリーズ: MultiClean
• 洗浄方式: 多段式超音波
• 標準超音波周波数: 28 kHz（タンク底トランスデューサ）
• オプション周波数: 40 kHz、デュアル/マルチ周波数可能
• 標準材質: AISI 304 ステンレス（AISI 316L / 316T は要望対応）
• タンク構成: 個別加熱可能な複数タンク
• 典型的工程: 予洗、超音波洗浄、すすぎ、追いすすぎ、オプションのパッシベーション、温風乾燥、真空乾燥（オプション）
• 搬送: 手動バスケット投入が標準；自動/空圧/クレーン搬送オプションあり
• 適合荷重: 軽〜中量部品、最大 40 kg（標準）
• 保護機能: 低液位保護；洗浄時間・温度の調整可能
• オプションシステム: 油分離、ポンプ濾過、自動給排水、ポンプ循環、薬液供給、空圧プラットフォーム、回転バスケット
