単軸スキャナ HSMT

非破壊試験溶接検査用多目的

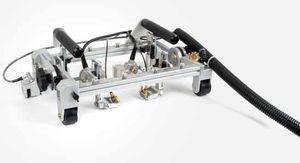

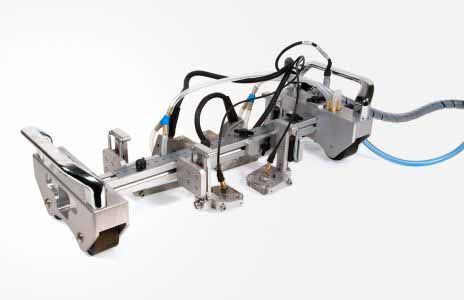

HSMT-Compactスキャナーは、1軸の手動スキャナーです。小型・軽量で汎用性もあります。プローブを4個まで装着でき、平板から、外径4.5インチ(114.3mm)までのパイプの周方向スキャンにも使用できます。 HSMT-Compactは、小型・軽量で汎用性のある1軸エンコードの手動スキャナーです。プローブを4個まで装着でき、平板や外径4.5インチのパイプの周方向スキャンにも使用できます。スキャナーの長さは調整可能でフレームはホイールの外側まで伸ばすことができるため、パイプとパイプ部品の溶接部などアクセスしにくい箇所に適した構成にすることができます。 HSMTスキャナーシリーズの中で、HSMT-Compactスキャナーはメンテナンスにおける溶接部の検査用に設計されています。 HSMT-Compactスキャナーキットの内容 • ハンドル付きスキャナーフレーム • スペアのフレームバー：400mm(16インチ)と600mm(24インチ) • 樹脂でカバーされた磁気ホイールx4 • 防水、バネ式のホイールエンコーダー • OmniScanシリーズ探傷器と互換性のあるエンコーダー、5mケーブル付き • 90ºのプローブホルダーブラケットx4 • バネ式アーム(SLA)x4 • TOFD/PEヨーク(31.75mm)x4 • フェーズドアレイヨーク(40mm)x4 • 注水用チューブとアクセサリー • メートル法／インチ法の目盛x2 • キャリングハードケース 構成 よく使用される構成には、ASME規格に準拠するために2本のフェーズドアレイプローブと1セットのTOFD探触子が含まれます。 他の構成には以下のものが含まれます： • TOFD探触子x1セット • TOFD探触子x2セット • PAプローブx2本
