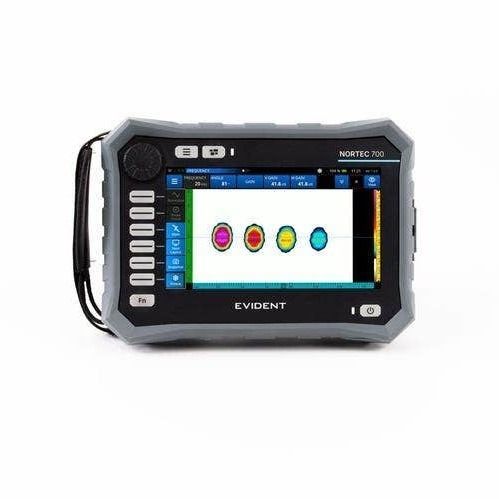

映像用欠陥検出器 NORTEC™700

渦電流非破壊試験ポータブル

概要
NORTEC 700 は、従来の渦流探傷（ECT）と先進の渦流アレイ（ECA）を一台で実現する探傷器です。航空宇宙や防衛、産業分野の厳しい検査に対応し、ボルトホール検査、デュアル周波数試験、アレイイメージングをサポートしつつ、現場でのセットアップと操作を簡素化します。

モデル構成

• N700：単一周波数の表面・近傍表面検査向けの従来型渦流（ECT）。
• N700D：N700 の機能に加え、デュアル周波数操作と強化されたボルトホール検査機能を搭載。
• N700i：ECT と高度な ECA イメージングを統合し、自動レイヤー検出や欠陥ビューアを備えるモデル。

主要機能

• 用途別インテリジェントプリセットによる再現性の高い設定が可能な ECT/ECA の単一プラットフォーム。
• 現場操作に適したハードキー/タッチ融合のハイブリッド操作。
• 最大 256 チャンネル対応の次世代 ECA プローブと、128 タイムスロットまでのアレイ容量。
• ボルトホール検査用の Freeze モード、自動レイヤー検出、Defect Viewer（N700i）。
• スキャナ／手動検査に対応する高いサンプリングレートと柔軟なフィルタ設定。
• IP65 定格および MIL 規格に準拠した機械的試験を満たす堅牢設計。

次世代プローブ
新世代の ECA プローブにより再現性が向上し、プローブ間で均一な信号品質を確保。校正手順も簡素化され、詳細なイメージングが可能です。

ボルトホール検査とレイヤー検出
自動レイヤー検出と Freeze モードにより、ボルトホールや多層検査での誤検出を低減。Defect Viewer はスキャナ画像の重ね合わせで、ファスナー周りの指示点を正確に特定します。

コネクタとプローブ対応
標準で LEMO® 16 ピン（POWERLINK™ 対応）、BNC（ECT、内部自動バランス機能付き）、ECA コネクタ、I/O コネクタを装備。プローブ自動認識と機器プリセットにより現場での立ち上げを迅速化します。

表示とレイアウト
高輝度 7 インチ表示は屋外でも視認性を確保し、単一／二重インピーダンス平面、スイープ（ストリップチャート）、1:1 表示、C-スキャン、C-スキャンウォーターフォール、分割画面、最大 3 トレースのオールインワン等のレイアウトをサポートします。

統合性と信頼性
NORTEC 700 は検査システムへ統合可能で、PC ソフトウェアによる遠隔制御、USB‑C 周辺機器ポート、オプションの Wi‑Fi/Bluetooth をサポートします。主な仕様：IP65、動作温度 -10 °C～50 °C、内蔵 64 GB ストレージ、最大 30 kHz サンプリング、32 ビット分解能、独立アラーム 3 系統。

用途

• 航空宇宙：MRO／OEM 向けの表面、ホイール、ボルトホール検査。
• 防衛：現場でのファスナーや構造検査。
• 産業検査：溶接、熱交換器／チューブ検査、表面・腐食調査。

仕様（抜粋）

• 外形寸法：230.7 mm × 166.9 mm × 71.9 mm
• 質量：1.79 kg（リチウムイオン電池含む）
• 保護等級：IP65
• バッテリー：600-BAT-L-2（Li‑ion）、稼働時間 ≥ 8 時間（標準 ECT）
• 動作温度：-10 °C ～ 50 °C（80% RH）
• 表示：7" TFT LCD（154.2 mm × 85.9 mm、対角 177.8 mm）
• 電源：24 VDC（60 W）
• 内蔵ストレージ：64 GB
• 周波数範囲：5 Hz ～ 12.5 MHz
• ゲイン：0–100 dB（1 dB ステップ）
• アレイ容量：最大 128 タイムスロット、プローブ対応最大 256 チャンネル
• サンプリングレート：最大 30 kHz、データ分解能：32 ビット
• 接続：USB‑C、オプションの Wi‑Fi/Bluetooth、19 ピン LEMO I/O
• 耐環境：落下・衝撃・振動試験は MIL 規格に準拠
