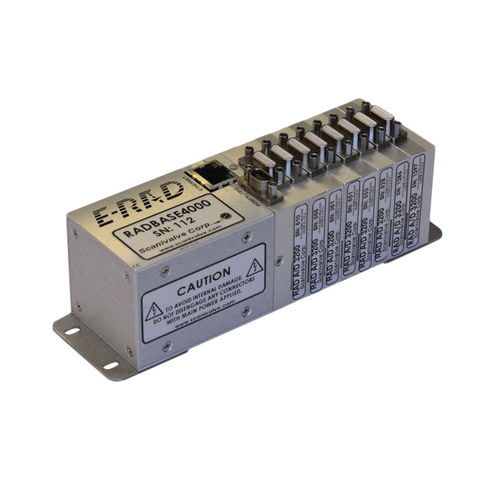

圧力測定システム E-RAD4000

キャリブレーション用イーサネットバスシステムコンパクト

RADBASEの出力は、小径の標準CAT5イーサネットケーブルを介して工学単位で出力されます。RADBASEは圧力センサーの校正データをメモリーしており、デジタルデータを温度補償されたエンジニアリングユニットに変換します。 データはイーサネットTCP/IP 100baseTでホストコンピュータに出力されます。 アプリケーション 通常、RADBASEはZOC圧力スキャナーに近接した風洞モデル内や、スペースが限られた場所に設置されます。 圧力チャンネル数が少ない小型モデルの場合、RADBASEはモデルにフィットする最小サイズにすることができます。大規模なシステムの場合、E-RADシステムはモジュラーA/Dモジュールまたは複数のRADBASEで拡張でき、最大2048の圧力チャンネルシステムに対応します。 このシステムの特徴は、各A/Dと各ZOC圧力スキャナーにIDチップが取り付けられていることです。電源投入時または必要に応じて、RAD は ZOC ID チップ情報（モデル、圧力レンジ、シリアル番号、チャンネル数、製造日、校正日）を読み取ることができます。 特徴 - DSPテクノロジー - 625 Hz/チャンネル/秒のスループット - モジュラーデザイン：RADBASEごとに1-8 A/Dセクション - コンパクトなベース 1.75 x 1.75 x 2.68 インチ (44.45 x 44.45 x 68.07 mm) - エンジニアリングユニット出力 - 最大2048の測定チャンネルをサポート - イーサネットTCP/lP & UDPプロトコル、"Network Ready" 概要 最先端のDSP技術が、新しいE-RAD4000圧力測定システムの心臓部です。 RADBASE内部にはプログラマブル・デバイス（デジタル・シグナル・プロセッサ、DSP）があり、リアルタイムでデータ・ストリームを演算します。すべての測定値は工学単位に変換されます。
