流れの可視化システム PROCAP

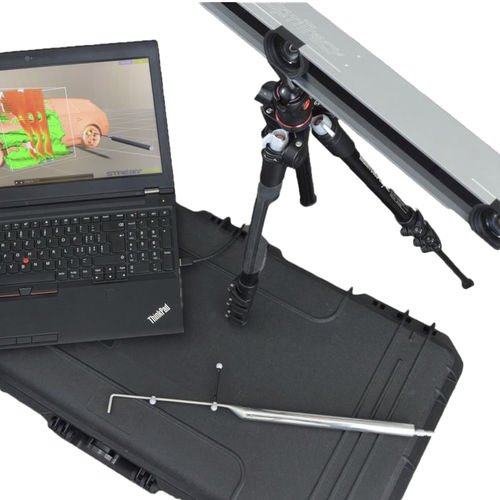

プロキャップコンパクトは、スモークプローブのシンプルさとスピード、3Dスキャンの品質を組み合わせた革新的なデジタルアプローチです。 スモークプローブと3D測定スキャンの品質を組み合わせた革新的なデジタルアプローチです。 3D速度ベクトルをリアルタイムで可視化し、完全な流れ場に補間することで、空力測定の品質を瞬時に把握することができます。 空力測定の品質を瞬時に把握することができます。 流れをスキャンして描画 自動トラバースまたはオペレーターが、プローブを目的の流れ領域に誘導します。プローブの瞬時位置はカメラシステムで正確に追跡され、測定データが補間され、流れ場が瞬時に可視化されます。これは基本的に、リアルタイムで流れを直感的にスキャン＆ペイントするアプローチである。 デジタルアプローチ ProCap Compactは、位置追跡と流れ場の測定からのデータストリームを統合し、データを削減し、補間し、統合された検証のために流れ場を予測します。 プロキャップコンパクトの利点 リアルタイムで3Dフローデータを提供 可搬性に優れ、設置が容易 複雑な対象物における柔軟かつ高速な局所流量測定と可視化 ユーザーを関心領域へ誘導し、測定キャンペーンの質を自然に改善 高価で貴重な測定時間を節約 風洞スロットの 検証用CFDポストプロセッサと互換性のある完全3D流体データセット CAD 形状のインポート システムパッケージ マーカー付き較正済み5穴または7穴デジタルプローブ トラッキングカメラおよびソフトウェア ProCap Compactソフトウェア（ノートPCにプリインストール サービス＆サポートパッケージ
