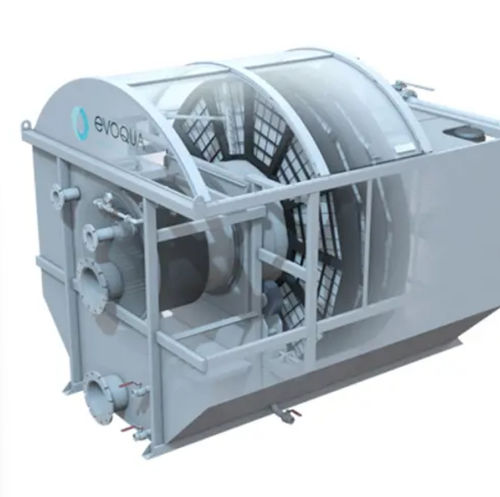

ディスク濾過器 Forty-X®

ストレーナーパネル水用

概要
Forty-X® Disc Filter Armor シリーズは、インテグレーテッドなプレスクリーンとステンレス製パネルを組み合わせ、高固形物負荷に対応し、より高い水力処理能力を実現する高速ろ過装置です。編み目の最適化された三次メッシュ（OTM）フィルターパネルは、316L ステンレススチール糸を用いて編み構造を形成し、固形物の捕集と排除を向上させます。パネル構成は堅牢な成形構造フレームと圧力補助シールを備え、他のポリエステル織り平面パネル比で高いヘッドロス下でも稼働・維持でき、より高いスループットを提供します。Evoqua の Forty-X Disc Filter Armor シリーズは、外側から内側へのろ過（outside-in）と内側から外側へのろ過（inside-out）を単一の PLC 制御ユニットに統合しています。原水はプレスクリーン（outside-in）を通過した後、ディスクフィルターパネル（inside-out）へ流れます。この二つのろ過技術を一体化した構成は、困難な用途に対する有効で堅牢な選択肢を提供します。

特許
以下の特許のいずれか、または複数で保護される場合があります: 7,597,805; 7,972,508; 8,118,175; 8,409,436; 8,801,929; 8,808,542; 8,961,785.

特長

• 高い固形物負荷に対応し、有機・無機物質を除去してディスクフィルターを保護するインテグレーテッドなプレスクリーン。
• 編み目の最適化された三次メッシュ（OTM）パネルは、316L ステンレススチール糸を使用し、固形物の捕集および排除性能を向上。
• 自動化された薬液洗浄システム。
• 運転・保守が容易。
• モジュラー設計により柔軟性と拡張性を提供。
• 既存の従来型フィルターのレトロフィットに適合。

特性 / 技術仕様

• ろ過方式: 単一の PLC 制御ユニット内での outside-in（プレスクリーン）と inside-out（ディスクパネル）の組合せ。
• フィルターパネル材質: 編み目の最適化された三次メッシュ（OTM）。
• 糸材質: OTM パネルの 316L ステンレススチール糸。
• パネル構造: 圧力補助シールを備えた堅牢な成形構造フレーム。
• 設計上の利点: 高い固形物負荷に対応し、より高いヘッドロスでの運転が可能、ポリエステル織り平面パネル設計より高い流量を提供。
• 洗浄: 自動薬液洗浄システムを標準装備。
• 制御: PLC 制御ユニット。
• モジュール性: 柔軟性と拡張性を備えたモジュラー設計；従来型フィルターのレトロフィットに適合。
• ドキュメント: 製品データシートが利用可能（2 種類のデータシート参照）。
• 特許範囲: 上記の特許を参照。
