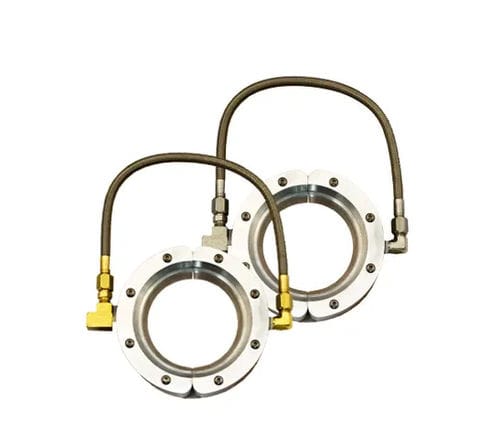

冷却エア ワイプ 2402SS

乾燥掃除用ダスト軽減用

説明 Super Air Wipe™ は、配管、ケーブル、押出形状、ホース、ワイヤなどの吹き飛ばし、乾燥、洗浄、冷却に対して均一な360°の気流を供給します。分割型（二分割）設計により、材料を通して締め付けるだけで取り付けが可能で、通し入れが不要です。4"（102 mm）までのモデルには、両半分を1つの圧縮空気入口から給気するステンレス製編組ホースが付属します。内径は3/8"〜11"（10〜279 mm）で、航空機用アルミニウムまたは303型ステンレス鋼製。特殊寸法・材質にも対応可能です。

用途

• 洗浄、洗浄後、めっき、コーティング後の乾燥
• ほこりや異物の吹き飛ばし
• 高温押出形状の冷却
• 表面の均一な拭き取り
• 押出プロファイル、ロッド、医療用チューブの乾燥
• 溶液の持ち込み除去による交差汚染防止
• 自動車ドアガスケットの余分な水の吹き飛ばし
• 塗膜、余分な水、油の除去
• チューブ、ホース、ワイヤ、光ファイバーの乾燥
• ドラッグアウトによる溶液損失の最小化
• 塗装ガンの先端洗浄
• シルク印刷やインクジェット表面の乾燥
• ストリップやリボンの洗浄

特長

• 静かな動作
• 低い空気消費量
• 直径全体にわたる均一な360°エアフロー
• ステンレス製ハードウェアで耐腐食性を確保
• 高温対応（アルミは400°F / 204°Cまで、ステンレスは800°F / 427°Cまで）
• 電源不要、可動部なし
• 非接触 — ワイパーブレードなし
• 分割設計 — コンパクトで堅牢、取り付けが容易
• 軽量で低プロファイル、取付用のタップ穴装備
• 圧力調整により力と流量を可変
• OSHAのデッドエンド圧力および騒音要件に適合

材質 アルミニウム — 航空機用アルミニウム製、ステンレス製シム装備。腐食が問題とならない一般用途向け。湿潤環境にはステンレスねじ採用。最大使用温度 400°F（204°C）。303型ステンレス鋼 — 軽度腐食環境に適した一般的な材質、最大使用温度 800°F（427°C）。

付属品

• Super Air Wipe シムセット — 標準で .002"（0.05 mm）ステンレスシムを装着して出荷。シムセットは .002" シムを2枚含み、重ねてギャップ、力、流量を増やせます（ギャップ増加は速度と力を高め、わずかに空気消費と騒音が増加します）
• キット — Super Air Wipe、本体シムセット、フィルターセパレータ（自動ドレン）および適切な流量に合わせた圧力レギュレータを含む

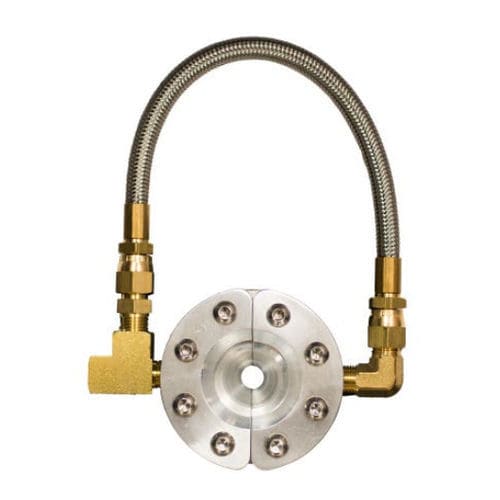

型式 / 型番（内径 / アルミ単体 / アルミキット / ステン単体 / ステンキット / シムセット） 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

圧縮空気および設置に関する注意 各半分に圧縮空気入口があります。4" までのサイズは片側の入口から両半分を結ぶステンレス編組ホースを含みます。9" 以上は各半分に2つの入口があり、均一な気流を保つために適切に給気する必要があります。清浄かつろ過された空気を使用してください。キットには適切な流量に対する自動ドレン付フィルターセパレータ（5ミクロン）が含まれます。取り付けは空気供給配管で支持するか、下流側のタップ穴（1/4‑20）で固定できます。圧力レギュレータにより流量・力・消費を無段階に制御可能で、キットに含まれます。

技術仕様

• 製品: Super Air Wipe™（分割設計、360°拭き取り気流）
• 材質: アルミニウム（航空機用）またはタイプ303ステンレス鋼；シムおよびねじはステンレス；編組ホースは4"まで付属
• 利用可能内径: 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" および 11"（10, 13, 25, 51, 76, 102, 127, 152, 178, 229, 279 mm）
• 標準シム/ギャップ設定: .002"（0.05 mm）ステンレスシム装着；シムセットは二枚の .002" を含む
• 温度定格: アルミは最大400°F（204°C）；ステンレスは最大800°F（427°C）
• 取り付け: 供給管で支持または下流側のタップ穴（1/4‑20）
• ろ過: 清浄な空気推奨；キットに5ミクロンのフィルターセパレータ付
• 制御: 圧力レギュレータ推奨；キットに含む
• 80 PSIG / 5.5 BARでの典型性能 — 空気消費 (SCFM)、流量 (SLPM)、騒音 (dBA): 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
