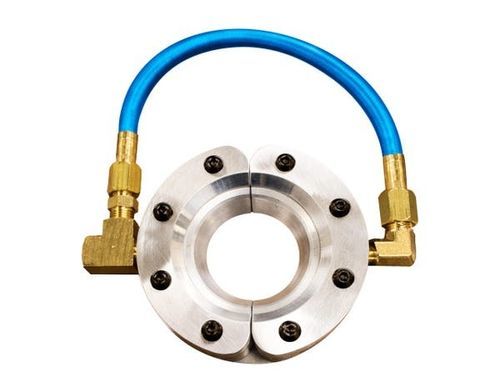

冷却エア ワイプ Model 2434 Standard

乾燥掃除用ダスト軽減用

概要
EXAIRのStandard Air Wipe™は、パイプ、ケーブル、押出形状、ホースなどのブローオフ、乾燥、洗浄、冷却に適した均一な360°エアストリームを供給します。分割設計により、材料を通すための通線が不要で、動作中の被処理物に簡単にクランプできます。キットにはStandard Air Wipe、本体用シムセット、フィルターセパレータ、カップラー付圧力レギュレータが含まれます。

用途

• 洗浄、クリーニング、めっき、コーティング後の乾燥
• 粉じんや汚染物のブローオフ
• 高温押出形状の冷却
• 表面の均一なエアワイプ
• 押出プロファイル、ロッド、医療用チューブの乾燥
• 液剤のキャリーオーバーを防ぎ交差汚染を回避
• 自動車ドアガスケットの余分な水の吹き飛ばし
• 余分なコーティング、水、オイルの除去
• チューブ、ホース、ワイヤ、光ファイバーの乾燥
• ドラッグアウトによる液剤ロスの最小化
• 塗装ガンの先端洗浄
• スクリーン印刷やインクジェット印刷面の乾燥
• ストリップやリボンの清掃

利点

• 静かな動作
• 低エア消費
• 全径にわたる均一な360°エアフロー
• アルミモデルは150°F (66°C)まで対応
• 電源不要、可動部なし
• 非接触式ワイピング（ワイパーブレードなし）
• 分割設計—コンパクトで頑丈、取り付けが容易
• 軽量で薄型
• 取付け用ねじ穴あり
• 圧力調整による力・流量の可変
• OSHAのデッドエンド圧力および騒音基準に適合

材質

• 構造：アルミニウムボディ、コーティングねじ、プラスチックシム（最大4" / 102 mmまでのサイズには一般用途PVCエアホースが付属）
• 温度定格：アルミモデルは最大150°F (66°C)
• ステンレス製ハードウェアが不要な場合、非腐食性環境に最適

アクセサリ

• Standard Air Wipe シムセット：Standard Air Wipe の公称ギャップは .002" (0.05 mm)です。シムセット（キットに含まれるか別売り）は、.001" (0.03 mm)、.003" (0.08 mm)、.004" (0.10 mm) の各プラスチックシムを2枚ずつ含み、ギャップを変更して力/流量を調整します。
• キット：Standard Air Wipe、シムセット、フィルターセパレータ（自動ドレン、流量に合わせた5ミクロン要素）、およびカップラー付圧力レギュレータが含まれます（流量に合わせて適切にサイズされます）。

システム / 型番 (内径 → Standard Air Wipe 本体のみ | Standard Air Wipe キット | シムセット)
内径 | Standard Air Wipe 本体のみ | Standard Air Wipe キット | シムセット
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

性能 (80 PSIG / 5.5 BAR) — エア消費量 & 騒音レベル
モデル | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

作動原理
圧縮空気が環状のチャンバーに入り、小さな環形ノズルを介して高速で絞られます。主流は傾斜面に沿ってコアンダ（Coanda）効果のプロファイルに従い、周囲の空気を主流に誘引する低圧中心を作ります。その結果、材料表面に付着して高速度のエアフローで均一にワイプする円錐状の360°エアリングが形成されます。

仕様

• 利用可能な内径 (I.D.)：1/2"、1"、2"、3"、4"、5"、6"、7"、9"、11"（13、25、51、76、102、127、152、178、229、279 mm）。特殊寸法対応可。
• 構成材料：アルミニウムボディ、コーティングねじ、プラスチックシム；4" (102 mm)までのサイズには一般用途のPVCエアホースが付属。
• 温度定格：アルミモデルは最大150°F (66°C)。
• ギャップ設定：公称 .002" (0.05 mm)；シム選択肢：.001" (0.03 mm)、.003" (0.08 mm)、.004" (0.10 mm)。
• ろ過：キットには流量に合わせた5ミクロン要素付き自動ドレンフィルタが含まれます；クリーンな空気を使用してください。
• 圧縮空気入口：各半分に入口あり；9" (229 mm)以上のサイズは均一な空気流を維持するため各半分に2つの入口があります。
• 取付：圧縮空気供給管で支持可能；下流側にタップ穴 (1/4-20) あり。
• 調整：圧力レギュレータにより流量、力、エア消費を無段階に制御可能；キットには適切なサイズのレギュレータが含まれます。
• エア消費範囲 (80 PSIG / 5.5 BAR時)：モデルにより約11.1〜122.8 SCFM。
• 騒音レベル範囲 (3' / 914 mmで測定)：モデルにより約80〜89 dBA。
• キットには含まれるもの：Standard Air Wipe、シムセット、フィルターセパレータ、カップラー付圧力レギュレータ（キット仕様による）。
