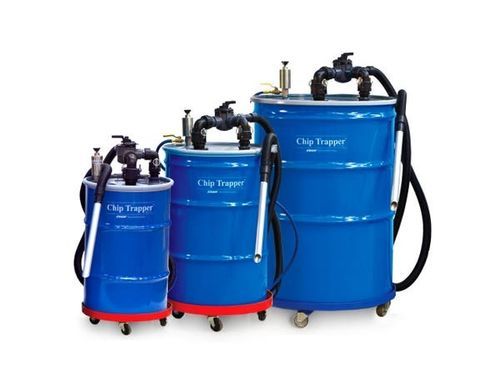

チップ掃除機 6198 series

産業用ウェット液体

概要
EXAIR の特許取得済み Chip Trapper™ は、使用済み冷却液やその他の液体から切りくず、フレームおよび削りカスを迅速かつ簡単に除去する方法を提供します。本装置は破片を含む液体をドラムに吸引し、再利用可能なフィルターバッグで固形物を捕集し、ろ過された清浄な液体のみを戻します。機械のサンプ、部品洗浄機、タンク、汚染液の保管容器に最適です。*特許 #8153001

警告
燃焼点の低い材料や燃料油、アルコール、鉱物系溶剤、ガソリン、灯油などの可燃性液体には使用しないでください。

用途

• CNC 機械
• 旋盤
• 鋸
• フライス盤
• ボール盤
• 部品洗浄機
• ピット
• タンク
• 保管容器
• グラインダー

利点

• 液体から固形物を除去
• 冷却液のリサイクルを可能にする
• ろ過経路に可動部がない
• 詰まりや摩耗する電動モーターが不要
• ステンレス製自吸式ポンプ
• 電源不要の安全な作動
• 内蔵の圧力／真空リリーフ
• ドラムが付属
• 自動安全停止による無漏洩
• 静音動作

付属品

• 二方向ポンプアセンブリ（1/4 NPT）
• 流れ方向弁
• 30、55 または 110 ガロン ドラム
• レバーロック式ドラム蓋
• 安全停止弁
• 10'（3 m）柔軟な真空ホース、内径 1-1/2"（38 mm）
• 20'（6.1 m）圧縮空気ホース
• チップワンド（吸引棒）
• 再利用可能なフィルターバッグ 2 枚
• ドラムドリー（台車）

EXAIR Chip Trapper の動作原理
真空ホースを Chip Trapper のバーブ接続に取り付けます。ドラム上の流れ方向制御弁とポンプのノブを「fill（充填）」にセットします。空気供給を開くと 80-100 PSIG（5.5–6.9 BAR）の圧縮空気がポンプを駆動し、ホースを通じて液体を吸引して再利用可能フィルターバッグに導きます。ドラムが満杯になると空気供給は自動で停止します。ろ過済み液を戻す場合は、流れ方向弁とポンプノブを「empty（排出）」にし、空気供給を再開します。空気圧が液体をホース経由で押し戻し、固形物はフィルターバッグ内に残ります。

性能
供給圧力：80 PSIG（5.5 BAR）
空気消費量：19 SCFM（538 SLPM）
水流量：30 GPM（114 LPM）
騒音レベル：86 dBA

仕様

• 特許：#8153001
• ページに表示されるモデル / SKU：P6198
• 利用可能なドラム容量：30、55、110 ガロン
• ポンプ：二方向、自吸式ステンレスポンプ（1/4 NPT）
• ドラム上の流れ方向弁
• 再利用可能なフィルターバッグ（2 個付属）
• 真空ホース：10'（3 m）フレキシブル、内径 1-1/2"（38 mm）
• 圧縮空気ホース：20'（6.1 m）
• チップワンドとドラムドリーを含む
• 安全機能：安全停止弁および無漏洩自動停止
• 推奨空気供給：80-100 PSIG（5.5–6.9 BAR）
• 測定空気消費量：19 SCFM（538 SLPM）
• 測定水流量：30 GPM（114 LPM）
• 騒音レベル：86 dBA
• 電力不要での運転
