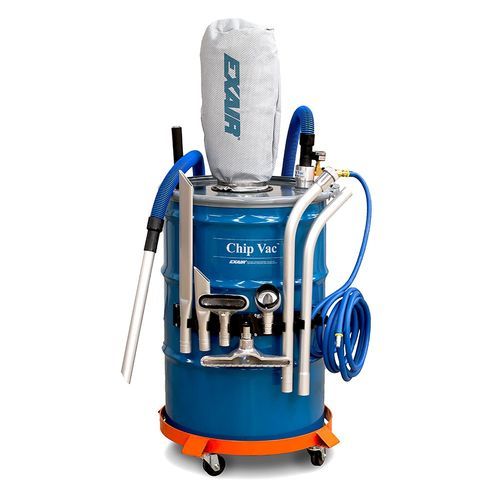

チップエアーバキュームクリーナー 6193

産業用乾式粉塵用

概要
EXAIRの圧縮空気式Chip Vacシステムは、金属、木材、プラスチックの切りくずや小さな破片を回収するための産業用バキュームです。強力な直接流動吸引で切りくずを標準ドラムへ送ります。Mini Chip Vacシステムは小さな作業向けに5ガロンドラムを付属します。付属のフィルターバッグは断続使用時の浮遊粉じんを低減します。ドラムはMini Chip Vac（モデルP6193）のみ付属します。

警告
燃焼点が低い、または可燃性のある材料や液体（燃料油、アルコール、鉱物性溶剤、ガソリン、灯油等）では使用しないでください。可燃性粉じんにも使用しないでください。

用途

• CNC加工センタ
• 旋盤
• 鋸
• フライス盤
• ボール盤
• 研削盤
• ルーター
• 成形機
• 吸収材の回収および工場内清掃

利点

• バキューム発生部に可動部がない
• 低コストでメンテナンスが簡単
• 電動モーター不要
• 切りくずは直接ドラムへ移送され廃棄が容易
• 高速で確実な回収を可能にする強力な直接流動作用
• アプリケーション用アクセサリが含まれる
• 一般的な電動バキュームよりも静かに作動

Chip Vacの種類

• Chip Vac：汎用の切りくず回収と移送。Chip Vac本体、レバーロック式ドラム蓋、自動安全遮断弁、フィルターバッグ、長さ10ftの1-1/2in柔軟ホース、チップワンド、延長ワンド2本、隙間用ノズル、ブラシ、スキマーを含む。
• Deluxe Chip Vac System：標準キットにドラムドリーと30/55/110ガロンの密閉式ドラム用ツールホルダーを追加。
• Premium Chip Vac System：Deluxeを拡張し、30/55/110ガロンのドラム、耐久性のあるアルミ製ツール、10ft静電気防止ホース、20ftの圧縮空気ホースとクイックコネクトを追加。
• 5 Gallon Mini Chip Vac：5ガロンドラム用にスケールダウンした同等機能。5ガロンドラム（蓋とロッキングリング付）とツールを含む。
• 5 Gallon Deluxe Mini Chip Vac：ドラムドリーを追加したミニシステム。

付属品

• Chip Vacバキューム本体
• レバーロック式ドラム蓋
• 手動遮断弁
• フィルターバッグ
• 10ftフレキシブル吸引ホース 1-1/2in 内径
• チップワンドおよび延長ワンド2本
• 隙間用ノズル
• ブラシ
• スキマー

システム性能

• 30、55、110ガロン — 供給圧：80 PSIG (5.5 BAR) — 空気消費量：40 SCFM (1,132 SLPM) — 入口：3/8 NPT — 騒音レベル：77 dBA
• 5ガロン — 供給圧：80 PSIG (5.5 BAR) — 空気消費量：33 SCFM (934 SLPM) — 入口：3/8 NPT — 騒音レベル：77 dBA

動作原理
圧縮空気は通常80–100 PSIG (5.5–6.9 BAR)で環状プレナムに入り、指向性ノズルを通して絞り部へ噴射されます。これらの気流が吸入口で真空を発生させ、材料を吸い込みユニット内で加速してドラム底部へ排出します。排気はドラム蓋のポートから抜け、フィルターバッグが浮遊粒子を捕捉します。

仕様

• ブランド：EXAIR
• 製品シート上のモデル：P6193
• ドラム容量オプション：5、30、55、110ガロン
• 推奨供給圧：80 PSIG（標準）
• 供給圧範囲：80–100 PSIG（5.5–6.9 BAR）
• 空気消費量：30/55/110ガロンで40 SCFM（1,132 SLPM）；5ガロンで33 SCFM（934 SLPM）
• エア入口：3/8 NPT
• 騒音レベル：77 dBA
• 付属：レバーロック式ドラム蓋、手動遮断弁、フィルターバッグ、10ftフレキシブル1-1/2inホース、チップワンド、延長ワンド2本、隙間ノズル、ブラシ、スキマー（ミニシステムのみドラム付属）
• 警告：可燃性液体および可燃性粉じんでは使用しないでください
