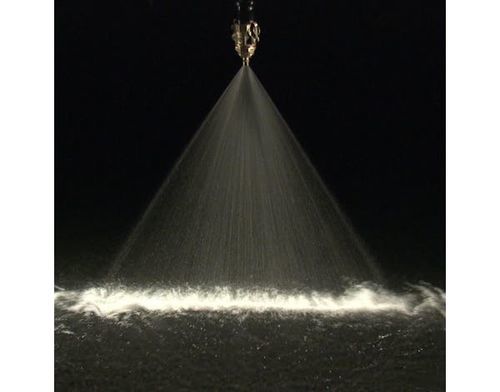

強衝撃性ノズル Model 6006482 NF液体用スプレー式掃除用
お気に入りに追加する
商品比較に追加する
特徴
- 流体
- 液体用
- 機能
- スプレー式, 掃除用, 冷却
- ストリーム
- フラット
- 材料
- 真ちゅう製
- 応用
- 表面処理用
- 噴射角度
- 120°, 80°, 30°
- その他の特徴
- NPT, 強衝撃性
- 穴の直径
最少: 1.45 mm
(0.057 in)最大: 3.96 mm
(0.156 in)- 流量
最少: 0.68 l/min
(0.18 us gal/min)最大: 29.95 l/min
(7.91 us gal/min)- 圧力
最少: 0.3 bar
(4.4 psi)最大: 6.9 bar
(100.1 psi)
詳細
説明
BETEのNFフラットファンノズルは、均等に絞られたエッジにより重なり塗布が可能な高インパクトのファンスプレーを供給します。一体型の無内部部品構造のため、保守が簡易で信頼性が高くなっています。NFノズルは中〜大滴の液滴を生成し、薄いシート状のファーパターンを形成します。すべて1/4 NPTモデルです。
用途
利点
材質
フラットファンノズルの動作原理
液体がノズルの楕円形開口から噴出すると、薄いフラットなシート状に形成され、制御された滴径の扇形噴霧パターンを生成します。
寸法と性能 — 主要データ（1/4 NPTモデル）
配管サイズ: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
重量 (oz/g) 金属: 1.50 oz / 42.5 g
入口接続: 1/4 NPT
噴霧角度: 30°, 65°, 80°, 120°
性能グループ — K Factor 0.0791 (モデル: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
流量 (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
等価開口径: 0.057 in
性能グループ — K Factor 0.158 (モデル: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
流量 (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
等価開口径: 0.080 in
性能グループ — K Factor 0.316 (モデル: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
流量 (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
等価開口径: 0.109 in
性能グループ — K Factor 0.474 (モデル: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
流量 (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
等価開口径: 0.141 in
性能グループ — K Factor 0.632 (モデル: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
流量 (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
等価開口径: 0.156 in
性能グループ — K Factor 0.791 (モデル: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
流量 (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
等価開口径 (mm): 2.03 mm
性能グループ — より高いKファクター（L/min表はページ参照）
高容量バリアント向けに、ページ上でL/minの流量と対応するmm等価開口径を示した追加のモデルグループが提供されています。モデル別表を参照してください。
仕様 / 技術データ
BETEのNFフラットファンノズルは、均等に絞られたエッジにより重なり塗布が可能な高インパクトのファンスプレーを供給します。一体型の無内部部品構造のため、保守が簡易で信頼性が高くなっています。NFノズルは中〜大滴の液滴を生成し、薄いシート状のファーパターンを形成します。すべて1/4 NPTモデルです。
用途
- コーティング
- 冷却
- 部品・コンベア洗浄
- 泡制御
- 高インパクト洗浄
利点
- 高インパクトの噴霧
- 重なり用に絞られたエッジによる均一な分布
- 内部部品のない一体型構造で耐久性あり
材質
- 真鍮
フラットファンノズルの動作原理
液体がノズルの楕円形開口から噴出すると、薄いフラットなシート状に形成され、制御された滴径の扇形噴霧パターンを生成します。
寸法と性能 — 主要データ（1/4 NPTモデル）
配管サイズ: 1/4"
A (in/mm): 1.06" / 27.0 mm
B (in/mm): 0.56" / 14.3 mm
重量 (oz/g) 金属: 1.50 oz / 42.5 g
入口接続: 1/4 NPT
噴霧角度: 30°, 65°, 80°, 120°
性能グループ — K Factor 0.0791 (モデル: 6039856, 6044390, 6020398, 6027632)
K Factor: 0.0791
流量 (GPM): 5 PSI = 0.18; 10 PSI = 0.25; 15 PSI = 0.31; 20 PSI = 0.35; 30 PSI = 0.43; 40 PSI = 0.50; 60 PSI = 0.61; 80 PSI = 0.71; 100 PSI = 0.79
等価開口径: 0.057 in
性能グループ — K Factor 0.158 (モデル: 6003572, 6005653, 6009320, 6006482)
K Factor: 0.158
流量 (GPM): 5 PSI = 0.35; 10 PSI = 0.50; 15 PSI = 0.61; 20 PSI = 0.71; 30 PSI = 0.87; 40 PSI = 1.00; 60 PSI = 1.22; 80 PSI = 1.41; 100 PSI = 1.58
等価開口径: 0.080 in
性能グループ — K Factor 0.316 (モデル: 6020542, 6003868, 6009566, 6005313)
K Factor: 0.316
流量 (GPM): 5 PSI = 0.71; 10 PSI = 1.00; 15 PSI = 1.22; 20 PSI = 1.41; 30 PSI = 1.73; 40 PSI = 2.00; 60 PSI = 2.45; 80 PSI = 2.83; 100 PSI = 3.16
等価開口径: 0.109 in
性能グループ — K Factor 0.474 (モデル: 6013112, 6008836, 6005921, 6003113)
K Factor: 0.474
流量 (GPM): 5 PSI = 1.06; 10 PSI = 1.50; 15 PSI = 1.84; 20 PSI = 2.12; 30 PSI = 2.60; 40 PSI = 3.00; 60 PSI = 3.67; 80 PSI = 4.24; 100 PSI = 4.74
等価開口径: 0.141 in
性能グループ — K Factor 0.632 (モデル: 6004735, 6010893, 6009858, 6014763)
K Factor: 0.632
流量 (GPM): 5 PSI = 1.41; 10 PSI = 2.00; 15 PSI = 2.45; 20 PSI = 2.83; 30 PSI = 3.46; 40 PSI = 4.00; 60 PSI = 4.90; 80 PSI = 5.66; 100 PSI = 6.32
等価開口径: 0.156 in
性能グループ — K Factor 0.791 (モデル: 6013265, 6014774, 6004072, 6010699)
K Factor: 0.791
流量 (GPM): 5 PSI = 1.77; 10 PSI = 2.50; 15 PSI = 3.06; 20 PSI = 3.54; 30 PSI = 4.33; 40 PSI = 5.00; 60 PSI = 6.12; 80 PSI = 7.07; 100 PSI = 7.91
等価開口径 (mm): 2.03 mm
性能グループ — より高いKファクター（L/min表はページ参照）
高容量バリアント向けに、ページ上でL/minの流量と対応するmm等価開口径を示した追加のモデルグループが提供されています。モデル別表を参照してください。
仕様 / 技術データ
- Brand: BETE
- Series: NF series
- Product SKU (site): P6039856
- 典型的なモデル例: 6039856, 6044390, 6020398, 6027632（各種噴霧角およびKファクターあり）
- 入口接続: 1/4 NPT
- 材質: 真鍮（標準シリーズ）
- 利用可能な噴霧角度: 30°, 65°, 80°, 120°
- 構造: 一体型、内部部品なし
- 典型重量（金属）: 約1.50 oz (42.5 g)（1/4 NPT variants）
- Kファクター / 流量範囲: 複数のKファクターが提供されます（例: 0.0791, 0.158, 0.316, 0.474, 0.632, 0.791 等）; 5–100 PSIの圧力範囲での流量が表形式で示されています（または同等のL/min値）
- 噴霧特性: 中〜大滴が薄いシート状のファーパターンを形成; 重なりカバーのための絞られたエッジ
