ミストノズル 6109975 MicroWhirl® (MW)

加湿噴霧冷却

製品説明
BETE MicroWhirl® (MW) シリーズノズルは、ピン無しの渦（ワール）設計により細かなミストとフォグを生成し、滴下のない安定した噴霧を提供します。標準で70 µmポリプロピレンフィルターを装備；オプションで200メッシュ316ステンレスフィルターを選択可。最小動作圧力：100 PSI（7 BAR）。

動作原理
ノズルは流体の圧力を渦室内で運動エネルギーに変換します。遠心力で液体が微細な液滴に分裂し、低圧では細かいミスト、高圧ではより濃いフォグを生成します。ワール設計はインピンジメントやエアアトマイザーに比べ信頼性が高いのが特徴です。

用途

• 加湿
• 表面の湿潤化
• プロセス冷却
• 粉じん抑制
• 臭気対策
• NOx除去 / 排ガス処理
• 蒸発・蒸発冷却

利点

• 圧力範囲にわたる安定した微細な霧化
• ピン無しの堅牢な構造で目詰まりを低減
• 滴下のない動作
• 標準70 µmポリプロピレンフィルター；過酷な流体には200メッシュ316 SSを選択可
• ノズル固定用のセーフティワイヤ孔あり

材質
316ステンレス（MWシリーズの本体および接液部）。

寸法・性能（1/8 NPTモデル）
モデル：P6094622｜P6109975｜P6149734
入口接続：1/8 NPT（上記全モデル共通）

K係数（GPM）：P6094622 = 0.00085；P6109975 = 0.00275；P6149734 = 0.00693

P6094622 の流量例 — GPM：100 PSI = 0.009；300 PSI = 0.015；600 PSI = 0.021；1000 PSI = 0.027；1500 PSI = 0.033；2000 PSI = 0.038；2500 PSI = 0.043；3000 PSI = 0.047

P6094622 の流量例 — LPM：7 BAR = 0.032；20 BAR = 0.055；40 BAR = 0.077；70 BAR = 0.102；100 BAR = 0.122；140 BAR = 0.145；170 BAR = 0.160；200 BAR = 0.173

質量：P6094622 ≈ 0.025 oz（約 7.09 g）。

注意

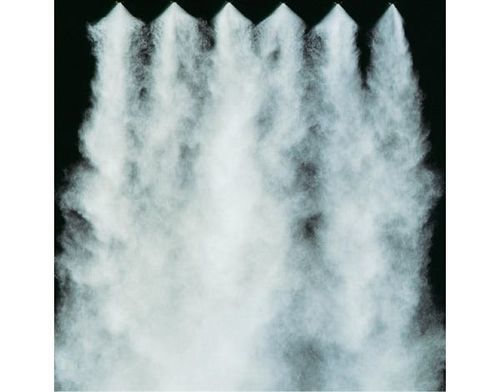

噴霧の特性および液滴の浮遊時間は動作圧に依存します。低圧は長時間の浮遊を伴う細かなミスト、 高圧は密度の高いフォグを生成します。周囲の気流により粒子挙動は変化します。

仕様 / 技術データ

• 商品名：MicroWhirl® (MW)
• 型番：P6094622（他モデル：P6109975、P6149734）
• 最小動作圧：100 PSI（7 BAR）
• 入口接続：1/8 NPT
• 付属フィルター：70 µm ポリプロピレン（標準）
• オプションフィルター：200メッシュ 316 ステンレス
• 安全機能：セーフティワイヤ用孔あり
• 材質：316 ステンレス（接液部）
• K係数（GPM）P6094622：0.00085
• P6094622 の流量例：100 PSI = 0.009 GPM（0.032 LPM）；300 PSI = 0.015 GPM（0.055 LPM）；1000 PSI = 0.027 GPM（0.102 LPM）
• 質量：約 0.025 oz（約 7.09 g）
