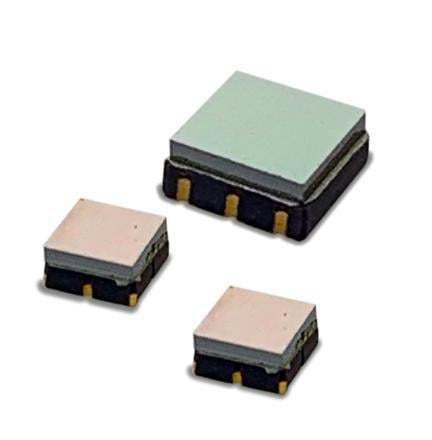

熱電対列温度センサ TPiS 1S series

SMDデジタル表面温度測定用

概要
ExcelitasのTPiS 1S 1051およびTPiS 1S 1252 DigiPile™シリーズは、サーマルチップと内蔵ADCを組み合わせたコンパクトなSMDデジタルサーモパイルセンサーで、増幅された17ビットのデジタル出力と内部温度参照を提供します。

製品詳細
両モデルはExcelitasのISOthermal設計を採用し、信号の安定性を向上させ熱ドリフトを最小化します。デジタルビットストリームにはサーモパイル測定値の後に内部参照ダイオードの信号が続き、精度の高い温度補償が可能です。TPiS 1S 1051は最小のサーモパイルチップと最小のSMDハウジングを組み合わせ、TPiS 1S 1252はやや大きめの一体型パッケージで高感度を提供します。デジタル出力により電気的干渉への影響が小さく、組み込みシステムへの統合が容易です。

機能

• デジタル17ビットのサーモパイル出力（Tobj）
• 14ビットの内部周囲温度出力（Tamb）
• 内蔵ADCおよび内部温度参照ダイオード
• 低動作電圧（最小2.4V）
• バッテリ駆動機器に適した低消費電流
• 光学ウィンドウ付きのコンパクトなSMDパッケージ（3×3 mm）

用途

• 非接触温度測定および監視
• 産業および実験室用の温度計測システムへの組み込み

仕様 / 技術データ

• 動作電圧：2.4–3.6 V
• 感度 S100：約280 counts/K
• ノイズ：約8 counts/K
• 時定数：約15 ms
• 光学ウィンドウ付きハウジング：SMD 3×3 mm
• 視野角：120°
