焦電性移動センサー PYD 1384

高感度

部品番号
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

製品概要

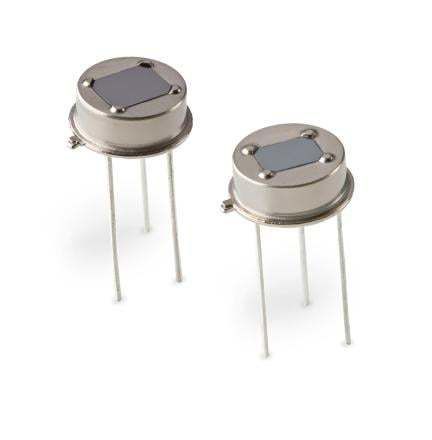

ExcelitasのPYD 1384（LHi 874の代替）/ PYD 1394（LHi 944の代替）パイロ検出器シリーズは、PYD 1388/PYD 1398標準アナログパイロ検出器の低プロファイルバリアントです。低プロファイルの二要素パイロ検出器は、直列接続の2つの感知素子とソースフォロワ回路のFETを備え、光学窓を持つ低プロファイルのTO-39金属ハウジングに収められています。

詳細
両方の二要素低プロファイルパイロ検出器は、反対方向の直列接続の2つの感知素子とソースフォロワ回路を備えています。PYD 1384は低プロファイルシリーズの標準ベースモデルを表します。PYD 1394はより大きな窓を備え、より広い視野を提供します。追加のドレイン抵抗と出力コンデンサにより、EMIに敏感なアプリケーションでの電磁干渉の影響がさらに低減されます。モーション検出に適しており、低プロファイル設計により2つのパイロを省スペースで組み合わせて180°の視野を実現できます。

特性 / 技術仕様

• Responsivity（感度）: 4.2 kV/W（典型）
• ノイズ: 20 µVpp（典型） / 50 µVpp（最大）
• 動作電圧: 2.0–10 V
• 光学窓付きハウジング: TO-39
• PYD 1384, 視野 (水平/垂直): 95°/87°
• PYD 1394, 視野 (水平/垂直): 110°/110°
