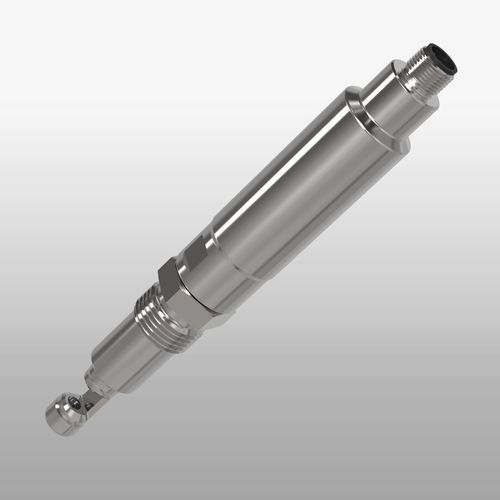

NIRタービン センサー EXplore 131

コンパクト4-20mA

製品概要
EXplore 131 は、食品・飲料産業などの生産プロセスやその他のプロセス用途の監視向けに設計された NIR 濁度センサーです。ステンレス製のコンパクトなハウジングと摩耗しないサファイア窓により、増幅器内蔵の信頼性の高い吸光センサーを実現します。測定値は標準インターフェース 4...20 mA で出力されます。

主な利点

• 増幅器内蔵のコンパクト設計
• 耐摩耗性のサファイア窓
• 衛生設計、CIP/SIP 対応
• LED 光源により長期で安定した信号を提供
• 較正やパラメータ設定は不要
• EHEDG / 3-A 準拠のバリエーションあり

用途

• フェーズ分離の確実な監視
• フィルター監視
• 水中の製品検出
• 色に依存しない濃度測定
• 洗浄プロセスの監視

構成オプション

• 測定範囲: 0...100 % 吸光
• 光路長: 5 mm、10 mm、20 mm
• 接液部材質: ステンレス鋼 1.4435 / 316L
• 接液シール: エラストマシール無し
• プロセス接続: G1/2″ ネジ（金属シール）；Varivent N DN40-125（EHEDG/3A）；Tri‑Clamp 1.5″（EHEDG/3A）；Tri‑Clamp 2″（EHEDG/3A）
• インターフェース: アナログ 4...20 mA

技術仕様

• 最大測定範囲: 0–100 %
• 分解能: 0.1 %
• 精度: 最終値の ±1 %
• 再現性: 最終値の ≤1 %
• 波長: 850 nm
• 光源: LED
• 光路長: 5、10、20 mm
• 表面仕上げ: Ra <0.37 μm
• 窓材: サファイア
• 電源: 24 V DC
• プロセス接続: G1/2″ ネジ（金属シール）
• プロセス温度: -10...90 °C、135 °C 最大 1 時間（SIP サイクル）
• プロセス圧力: 最大 16 bar（232 psi）
• 電気接続: M12 コネクタ、5 ピン
• インターフェース: 4...20 mA
• 保護等級: IP69（接続ケーブル含む）
