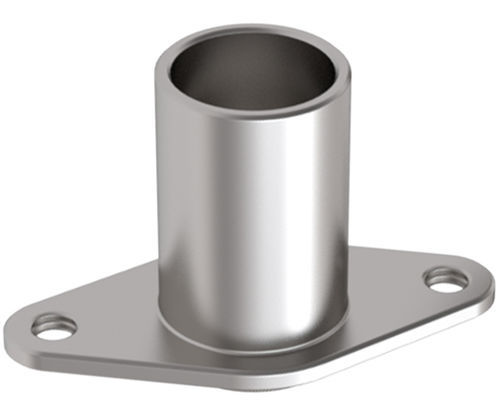

円筒キャップ MDIFR series

ステンレススチール製フランジ受口

このフランジ付きリセプタクルは、クイックリリースボールロックピンに永久的かつ適切な嵌合穴を提供します。ピンがロックするものがない材料や用途に使用するために設計されています。ピンがリセプタクルの底面から突出しないため、ブラインドホールの用途に最適です。リセプタクルはネジ、リベット、ボルトで取り付 けることができる。300シリーズステンレス鋼製。グリップレングスリダクションは、リセプタクルの内側にあるピンの量であり、この量だけピンの使用可能な長さを減少させる。クイックリリースボールロックピンはフランジ端から挿入されます。 直径 ピン：5mm フランジ形状：ダイヤモンドmm。 全体の高さ：16.51ミリメートル。 直径ボディ：9.53ミリメートル。 高さベース： 1.52ミリメートル。 取付穴中心間の長さ：25 mm。 全体の幅：15.88ミリメートル。 ねじ内部 - タップ: M4 全長: 31.75 mm. 長さグリップ減少：10 mm.
