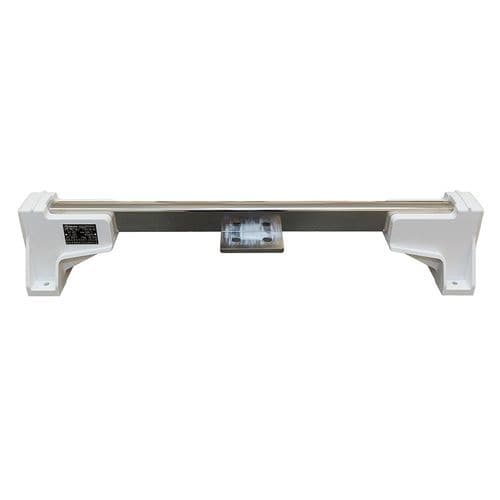

銅製送電レール

直流高出力高圧電流

製品説明
充電ルーフレールは車両の屋根に取り付けられ、インフラ側に設置された反転パンタグラフと接続する充電システムの車載側を構成します。電気的・機械的接続により、電動バスの高出力直流充電を実現します。

用途

• 都市部の電動バス向けの機会充電および車庫内充電
• 専用ルート上のオーバーヘッド充電ポイント
• 反転パンタグラフ式インフラとの連携

主な利点

• 都市モビリティ向けの高出力直流充電に対応
• 保守負荷が低い設計
• 連続最大充電電流：1500 A
• 凍結防止のための銅プロファイル内蔵ヒーター
• ユニバーサル接点：HV+, HV-, PE, CP

主なパラメータ
定格電圧：750 V DC（1,500 V DC）
最大連続電流：1500 A
汚染度：PD4
過電圧度：OV3
重量：6 kg / 1本のルーフレール
加熱：24 V / 100 W
長さ / 幅 / 高さ：790 / 114 / 120 mm

技術仕様

• 定格電圧：750 V DC（1,500 V DC）
• 最大連続電流：1500 A
• 汚染度：PD4
• 過電圧度：OV3
• 重量：6 kg（ルーフレール1本あたり）
• 加熱：24 V / 100 W（銅プロファイル内蔵）
• 寸法（L × W × H）：790 × 114 × 120 mm
• ユニバーサル接点：HV+, HV-, PE, CP
