金属用成形機 F-1B/1

リニアスタンピング

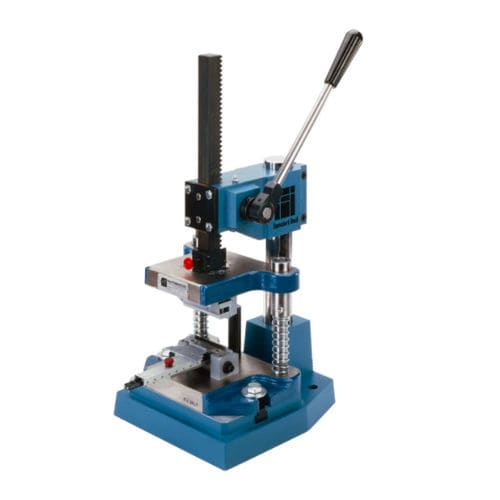

当社の基本的な調整式片面SMTリード成形システムです。このツールは、SMTフォームのほとんどの寸法を調整することができますが、フットは固定されます。本機は、短納期から高品質の生産に最適な、エントリーレベルの優れた装置です。 このシステムには3つの標準バージョンがあります。ご要望に応じてカスタムメイドのシステムもお見積もりいたします。 F-1B/1 最大2-1/2"×2-1/2 "までの部品を扱うことができ、成形ラインの上下で最大0.150のボディ厚を持つ標準ツールです。 F-1B/1/SPは、2-1/2" x 2-1/2 "までの部品を扱うことができる特別なツールで、ボディの厚さは成形ラインの上下で最大.350です。 F-1B/1T 最大2-1/2"×2-1/2 "までのパーツを扱うことができ、厚手のパッケージに対応するためにフォーミングラインの上下で最大0.400のボディ厚を持つ特別なツールです。このツールの特別なカスタマイズバージョンでは、成形ラインの上に0.500を処理できることもあります。 F1B/1-4 最大4インチ×4インチのパーツを扱うことができる大型ツールで、ボディの厚さはフォーミングラインの上下で最大0.150です。 *写真はオプションの3300ハンドプレスに装着されているが、ハンドプレスまたは5000Lエアプレスのいずれにも装着可能。 固定式フット 錆びないようにメッキされています。 SMT Gullwingは、2面または4面のほとんどのフラットパッケージに、すべての寸法を変更して成形します。 リニアスライドによる調整可能なバックストップは、パッケージケースを平行に保持し、正確な見当合わせを可能にします。 全てのモデルで、オプションパーツを使用することで、上面ブラインド、側面出口、下面ブラインドのパッケージを加工することができます。 「すべてのツールにデジタルマイクロメーターを搭載しています。デジタルマイクロメーターは、インチ法とメートル法の両方に対応しており、ゼロ設定も可能なため、作業者は簡単に再校正やリセットを行うことができます。 リード材の厚さ、硬さ、形状などの大きな変化に対応するため、ダイメンバーの交換が容易です。
