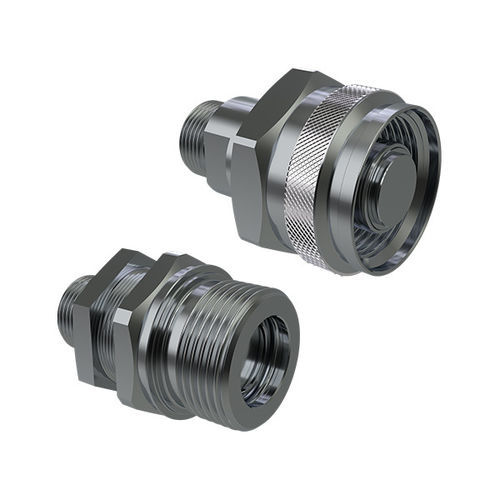

油圧式クイック カプラー FLV series

製品概要
本シリーズは、ねじ式フラットフェース（平面シール）カップリング技術の利点を、極めてコンパクトで堅牢な設計と組み合わせています。残留圧力がほとんどない用途でのフラットフェース接続に最適です。MATE 1000（ZnNi）めっきは優れた耐食性を提供します。メス形状のカップリングはパネル取付けが可能です。

主な特長

• シリーズ：FLV
• タイプ：ねじ式フラットフェースカップリング（フラットバルブ型）
• 材質：スチール
• 表面処理：MATE 1000（ZnNi - 亜鉛ニッケルめっき）
• シール：NBR
• 使用温度範囲：-25 °C ～ 100 °C
• 典型用途：建設機械等のモバイル油圧で、コンパクトなフラットフェースカップリングが求められる場面

品目 - メス（表見出しとサンプル行）
列：サイズ（mm） | 型番 | ネジ | 流量（l/min、0.2 MPa時） | シール | HEX1（mm） | HEX2（mm） | HEX3（mm） | D1（mm） | D3（mm） | L1（mm） | 接続ネジ（D2）
10 | FLV06-2/1415 F | M14x1.5 MALE 8L | 32 | NBR | 36 | - | 36 | 42 | - | 58 | M32x3
10 | FLV06-2/1615 F | M16x1.5 MALE 10L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/1815 F | M18x1.5 MALE 12L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/2215 F | M22x1.5 MALE 15L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
10 | FLV06-3/1815 F | M18x1.5 MALE 10S（ショート） | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
12.5 | FLV08-2/2215 F | M22x1.5 MALE 15L | 32 | NBR | 41 | 25 | 41 | 47 | - | 70 | M36x3
19 | FLV12-2/2215 F | M22x1.5 MALE 15L | 75 | NBR | 55 | - | 50 | 61 | - | 81 | M48x3
25 | FLV16-2/2615 F | M26x1.5 MALE 18L | 165 | NBR | 60 | 36 | 50 | 70 | - | 96 | M54x4
31.5 | FLV20-2/4520 F | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 100 | 89.8 | 100 | 129 | M79x4

品目 - オス（表見出しとサンプル行）
列：サイズ（mm） | 型番 | ネジ | 流量（l/min、0.2 MPa時） | シール | HEX1（mm） | HEX3（mm） | D1（mm） | L1（mm） | 接続ネジ（D2）
10 | FLV06-2/1415 M | M14x1.5 MALE 8L | 32 | NBR | 41 | 22 | 46 | 63 | M32x3
10 | FLV06-2/1615 M | M16x1.5 MALE 10L | 32 | NBR | 41 | 22 | 46 | 64 | M32x3
10 | FLV06-3/1815 M | M18x1.5 MALE 10S | 32 | NBR | 41 | 22 | 46 | 65 | M32x3
12.5 | FLV08-2/2215 M | M22x1.5 MALE 15L | 75 | NBR | 46 | 24 | 52 | 73.4 | M36x3
19 | FLV12-2/2215 M | M22x1.5 MALE 15L | 120 | NBR | 60 | 32 | 68 | 84 | M48x3
25 | FLV16-2/2615 M | M26x1.5 MALE 18L | 165 | NBR | 55 | 41 | 65 | 96 | M54x4
31.5 | FLV20-2/4520 M | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 89.8 | 136 | M79x4

アクセサリ＆予備部品
防塵カバー - プラスチック（メス）

• 10 mm（10 mm / 3/8"）– TMFLV06 – 赤
• 12.5 mm（1/2"）– TMFLV08 – 赤
• 19 mm（3/4"）– TMFLV12 – 赤

防塵カバー - プラスチック（オス）

• 10 mm – TFFLV06 – 赤
• 12.5 mm – TFFLV08 – 赤
• 19 mm – TFFLV12 – 赤

防塵カバー - アルミ（メス）

• 19 mm – TMFLV12 S – 金属
• 25 mm – TMFLV16 S – 金属
• 31.5 mm – TMFLV20 S – 金属

防塵カバー - アルミ（オス）

• 19 mm – TFFLV12 S – 金属
• 25 mm – TFFLV16 S – 金属
• 31.5 mm – TFFLV20 S – 金属

シールキット

• 10 mm – SK FLV06 F
• 12.5 mm – SK FLV08 F
• 19 mm – SK FLV12 F
• 25 mm – SK FLV16 F
• 31.5 mm – SK FLV20 F

性能概要 / 破裂圧力 & 流量
対象ダッシュサイズ：06、08、12、16、20。
使用圧力（典型）：表示の標準サイズで 42 MPa。
代表的な流量（0.2 MPa時）：06 → 32 l/min；08 → 75 l/min；12 → 120 l/min；16 → 165 l/min；20 → 430 l/min。
ダッシュごとの破裂圧力例：06：オス130 MPa、メス140 MPa、オス+メス250 MPa；08：オス130 MPa、メス130 MPa、オス+メス200 MPa；12：値は技術表を参照してください。

仕様 / 注意事項

• シリーズ互換：MARKET
• バルブ形式：フラット
• 接続：ねじ込み式で接続
• 切断：ねじを外して切断
• 加圧状態での接続：不可

技術仕様

• 素材：スチール
• シール：NBR
• 表面処理：MATE 1000（ZnNi）亜鉛ニッケルめっき
• 使用温度範囲：-25 °C ～ 100 °C
• 使用圧力（典型）：42 MPa（各ダッシュの詳細は表を参照）
• 流量（0.2 MPa時の例）：32 / 75 / 120 / 165 / 430 l/min（サイズにより異なる）
• 推奨用途：コンパクトで耐腐食性のあるフラットフェースカップリング
