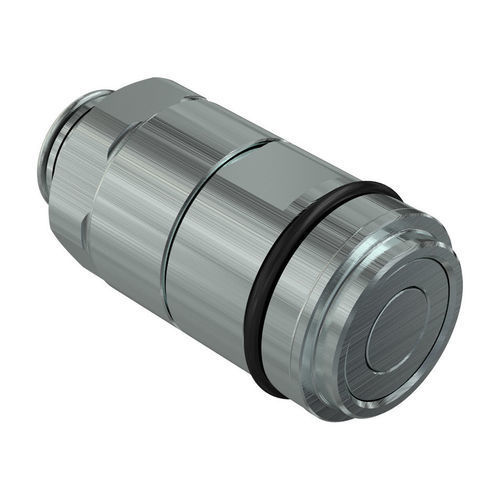

2本連結器セット FFC series

製品概要
多重接続用の自己整列型フラットフェースカップリング。接続時に±0.5 mmおよび±1°（角度）のずれを自動的に補正します。部品はステンレス鋼（AISI 316）、シールはVitonを使用。FASTERの専用プロファイル。

アイテム - メス

• サイズ：6.3 mm (1/4") — 型番：FFC14 F 2V — D1：19 mm — L1：44.8 mm — 流量：8 l/min (0.2 MPa時) — 温度：-20 °C〜200 °C — シール：FKM — 重量：60 g
• サイズ：10 mm (3/8") — 型番：FFC38 F 2V — D1：23.9 mm — L1：49.3 mm — 流量：23 l/min (0.2 MPa時) — 温度：-20 °C〜200 °C — シール：FKM — 重量：103 g
• サイズ：12.5 mm (1/2") — 型番：FFC12 F 2V — D1：31.3 mm — L1：70.8 mm — 流量：35 l/min (0.2 MPa時) — 温度：-20 °C〜200 °C — シール：FKM — 重量：60.7 g

アイテム - オス

• サイズ：6.3 mm (1/4") — 型番：FFC14 M 2V — D1：19.6 mm — D3：12.1 mm — L1：36 mm — 流量：8 l/min (0.2 MPa時) — 温度：-20 °C〜200 °C — シール：FKM — 重量：38 g
• サイズ：10 mm (3/8") — 型番：FFC38 M 2V — D1：24.5 mm — D3：16.1 mm — L1：40.5 mm — 流量：23 l/min (0.2 MPa時) — 温度：-20 °C〜200 °C — シール：FKM — 重量：65.8 g
• サイズ：12.5 mm (1/2") — 型番：FFC12 M 2V — D1：32.5 mm — D3：19.7 mm — L1：56 mm — 流量：35 l/min (0.2 MPa時) — 温度：-20 °C〜200 °C — シール：FKM — 重量：60.7 g

アクセサリ & 交換部品

• KIT FFC SR — カップリング用 — 材質：スチール

圧力損失 / 図
FFCシリーズの流量図が利用可能です（流量特性／圧力損失図を製品シリーズに関連付け）。

警告
この製品は、鉛やニッケルなどの化学物質にさらされる可能性があります。これらは一部の法域で、がんや先天性欠損、その他の生殖障害を引き起こすとされています。

技術仕様 / 仕様

• 材質：ステンレス鋼（AISI 316）
• シール：FKM（Viton）
• 使用温度：-20 °C〜200 °C
• シリーズ互換：FASTER
• バルブタイプ：フラット
• 接続：特殊
• 切断：特殊
• 加圧状態での接続：不可
• 破裂圧力と性能（dashサイズ別概要）：
  Dash 02 — サイズ：3.2 mm — 使用圧力：25 MPa — 流量：2.5 l/min (0.2 MPa時) — 漏出量：0.002 ml — 連結力：80 N — オス破裂圧：100 MPa — メス破裂圧：100 MPa — オス+メス：130 MPa
  Dash 04 — サイズ：6.3 mm — 使用圧力：32 MPa — 流量：8 l/min (0.2 MPa時) — 漏出量：0.002 ml — 連結力：80 N — オス破裂圧：150 MPa — メス破裂圧：90 MPa — オス+メス：130 MPa
  Dash 06 — サイズ：10 mm — 使用圧力：25 MPa — 流量：23 l/min (0.2 MPa時) — 漏出量：0.006 ml — 連結力：110 N — オス破裂圧：90 MPa — メス破裂圧：100 MPa — オス+メス：100 MPa
  Dash 08 — サイズ：12.5 mm — 使用圧力：45 MPa — 流量：35 l/min (0.2 MPa時) — 漏出量：0.006 ml — 連結力：185 N — オス破裂圧：140 MPa — メス破裂圧：80 MPa — オス+メス：180 MPa
