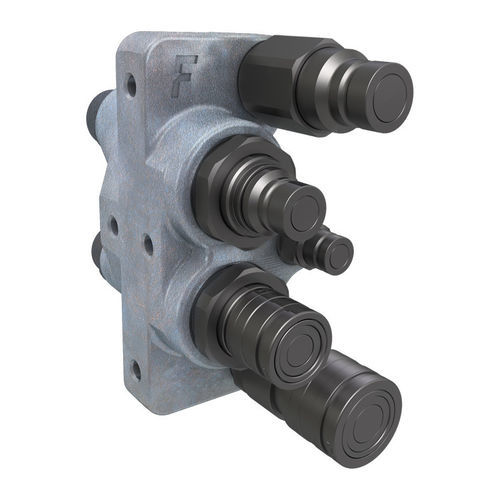

5方向油圧ブロック 5BDHF series

スチール製鋳鉄製ポリウレタン製

製品概要
5ポートブロックは、5つのクイックカップリングを1つの鋳造部にまとめることで機械の汎用性を高めます：1/2"×2、3/4"×2（高流量用途）、およびドレンライン用の3/8"×1。ブロックは2つの入力ポートを介して機械の油圧回路に接続されます。1/2"ラインの油圧減圧は3ポート補助ラインブロックで実装されているのと同じ特許システムで行われ、3/4"ラインの減圧は手動で行われます。本セクションに示す項目は市販品であり、追加の設計開発や生産工具への投資を必要としません。

用途

• 建設機械

品目（オス＆メス）

• 品番: 5BDHF0812-13/34S
  ねじ：1-1/16"-12 UN MALE JIC
  2 x カップリング 3/4"：1-1/16"-12 UN MALE JIC - ISO 8434-2
  流量 (3/4"): 146 l/min @ 0.2 MPa
  2 x カップリング 1/2"：1-1/16"-12 UN MALE JIC - ISO 8434-2
  流量 (1/2"): 69 l/min @ 0.2 MPa
  L1 (非結合時長さ)：222.1 mm
  L2 (結合時長さ)：202.5 mm
  温度範囲：-25 °C ～ 100 °C
  シール：NBR & PUR
  重量：10000 g
  ハウジング数：5
  カップリング数：5
• 品番: 5BDHF0812-11/1S
  ねじ：1-7/16"-12 UN MALE ORFS
  2 x カップリング 3/4"：1-7/16"-12 UN MALE ORFS - ISO 8434-3
  流量 (3/4"): 146 l/min @ 0.2 MPa
  2 x カップリング 1/2"：1-7/16"-12 UN MALE ORFS - ISO 8434-3
  流量 (1/2"): 69 l/min @ 0.2 MPa
  L1 (非結合時長さ)：218 mm
  L2 (結合時長さ)：202.5 mm
  シール：NBR & PUR
  重量：10600 g
  ハウジング数：5
  カップリング数：5

付属品・スペア

• KIT 4BD-FFH06M — 鋼 — サイズ：10 mm (3/8")
• KIT 4FH08 F — 鋼 — サイズ：12.5 mm (1/2")
• KIT 4FH08 M — 鋼 — サイズ：12.5 mm (1/2")

シールキット

• SK FFH06 — 10 mm (3/8") 用
• SK FFH08 — 12.5 mm (1/2") 用

安全上の注意
この製品は、カリフォルニア州が発がん性および先天性欠損や生殖障害を引き起こす可能性があると認める鉛やニッケルなどの化学物質にさらされる可能性があります。

技術仕様

• 材質：鋳鉄 & 鋼
• シール：NBR & PUR
• 使用温度：-25 °C ～ 100 °C
• 表面処理：MATE 500 (CrIII) & MATE 1000 (ZnNi)
• シリーズ互換：ISO 16028
• バルブタイプ：フラット
• 接続方式：Push to Connect
• 切断方式：スリーブ引込み
• 加圧下接続：使用圧まで両側許容
• 破裂 / 性能（ダッシュサイズ別）
  Dash 08 (12.5 mm)：使用圧 35 MPa；流量 69 l/min @ 0.2 MPa；漏出 0.01 ml；接続力 200 N；オス/メス/オス+メス 破裂圧：100 MPa
  Dash 12 (19 mm)：使用圧 35 MPa；流量 146 l/min @ 0.2 MPa；漏出 0.02 ml；接続力 215 N；オス/メス/オス+メス 破裂圧：100 MPa
