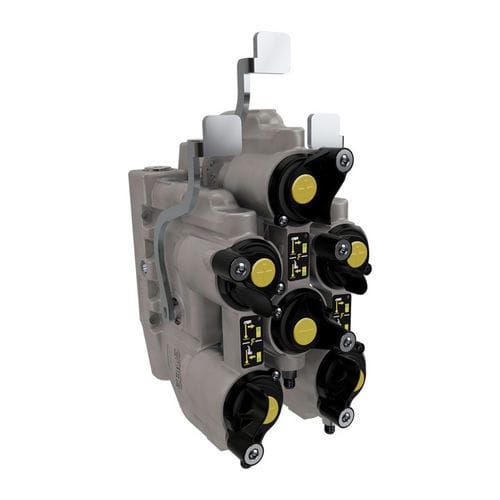

2チャンネル油圧ブロック GenYus

スチール製鋳鉄製ポリウレタン製

概要
GenYus の垂直マニホールドは、1/2"または3/4" ISO 7241 パートA のポペットバルブカートリッジ2個、または5/8" ISO 16028 フラットフェースカートリッジ2個を収容できます。Bosch SB24-34 や Danfoss PVBZ 40 などの一般的な後方SCVユニットに直接ねじ込み取り付けが可能で、他のSCVには専用フランジアダプタで対応できます。

用途

• 農業

供給アイテム（メス側バリアント）

• Part No: 5BMGYV08 01 A - 本体径: 12.5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - パラメトリック図タイプ: L - 流量: 0.2 MPaで65 l/min - シール: HNBR & PUR - ハウジング: 2 - カップリング: 2
• Part No: 5BMGYV08 02 A - 本体径: 12.5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 282 mm - パラメトリック図タイプ: M - 流量: 0.2 MPaで65 l/min - シール: HNBR & PUR - ハウジング: 2 - カップリング: 2
• Part No: 5BMGYV08 03 A - 本体径: 12.5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - パラメトリック図タイプ: R - 流量: 0.2 MPaで65 l/min - シール: HNBR & PUR - ハウジング: 2 - カップリング: 2
• Part No: 5BMGYF10 51 A - 本体径: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - パラメトリック図タイプ: L - 流量: 0.2 MPaで65 l/min - シール: HNBR & PUR
• Part No: 5BMGYF10 52 A - 本体径: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 282 mm - パラメトリック図タイプ: M - 流量: 0.2 MPaで65 l/min - シール: HNBR & PUR
• Part No: 5BMGYF10 53 A - 本体径: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - パラメトリック図タイプ: R - 流量: 0.2 MPaで65 l/min - シール: HNBR & PUR
• Part No: 5BMGYV12 51 A - 本体径: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - パラメトリック図タイプ: L - 流量: 0.2 MPaで75 l/min - シール: HNBR & PUR
• Part No: 5BMGYV12 52 A - 本体径: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 282 mm - パラメトリック図タイプ: M - 流量: 0.2 MPaで75 l/min - シール: HNBR & PUR
• Part No: 5BMGYV12 53 A - 本体径: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - パラメトリック図タイプ: R - 流量: 0.2 MPaで75 l/min - シール: HNBR & PUR

技術仕様

• 材質: 鋳鉄 & 鋼
• シール材料: HNBR & PUR
• 使用温度範囲: -30 °C ～ 100 °C
• 表面処理: CrIII
• シリーズ互換性: ISO 7241-A
• バルブ型式: ポペット
• 接続方式: プッシュトゥコネクト
• 切断方式: レバー
• 加圧下での接続: 両側で残留圧下での接続および切断が可能
• 破裂圧 / 使用圧（ダッシュサイズ別）: Dash 08 (12.5 mm) - 使用圧 25 MPa - 流量 65 l/min; Dash 10 (16 mm) - 使用圧 25 MPa - 流量 65 l/min; Dash 12 (19 mm) - 使用圧 25 MPa - 流量 75 l/min

特徴 / 互換性メモ

• 対応カートリッジ: 1/2"または3/4" ISO 7241 パートA ポペットカートリッジ；5/8" ISO 16028 フラットフェースカートリッジ
• 直接接続互換: Bosch SB24-34 および Danfoss PVBZ 40 SCV シリーズ（直付けねじ込み）
• 設置拡張性: 他の SCV モデル向けにカスタムフランジアダプタで対応可能
• 標準流量: 0.2 MPaで65 l/min（12.5 mm & 16 mm）、75 l/min（19 mm）
• シール材料: HNBR と PUR
• 構造材料: CrIII 表面処理を施した鋳鉄および鋼
