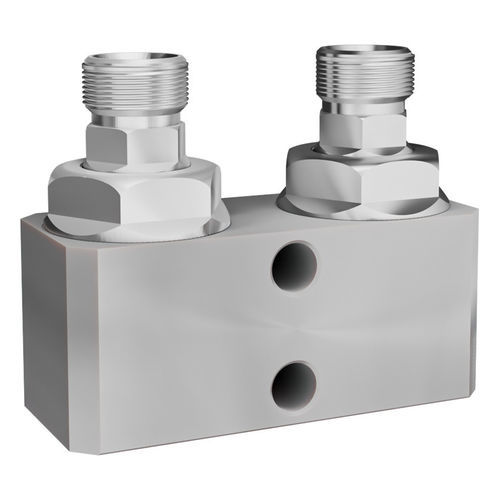

2チャンネルマニホールド SM2A series

鋳鉄製油圧式カートリッジ弁付き

製品概要
デュアルマニホールドは同一サイズのスイベルカートリッジを2個内蔵し、溶接またはボルト結合が可能です。モジュラー設計により、金属ブラケットで固定されたカスタム構成を迅速に組み立てられます。Taimiのスイベルマニホールドは、スペース効率の高い保守可能な回転接続を必要とする産業用移動機器や過酷な油圧回路向けに設計されています。

用途

• ハーベスターヘッド（収穫機ヘッド）
• フォワーダーのクレーン
• 送り車輪モーター
• トラック用原木積載機
• 鉱山用ルーフボルター
• ダイヤモンドドリル
• その他の重負荷油圧用途

供給品目／バリエーション（主要データ）

• SM2A-J06-501 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 92.2 mm | L2 38.1 mm | H1 38.1 mm | H2 68.8 mm | シールキット: SZ-06-001SK-A | シール材: FKM
• SM2A-J06-503 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 88.9 mm | L2 38.1 mm | H1 38.1 mm | H2 68.8 mm | シールキット: SZ-06-001SK-A | シール材: FKM
• SM2A-J08-501 | 12.5 mm | 3/4"-16 UNF MALE JIC | 3/4"-16 UNF MALE JIC | L1 95.3 mm | L2 41.3 mm | H1 41.3 mm | H2 79.4 mm | シールキット: SZ-08-001SK-A | シール材: FKM
• SM2A-P08-501 | 12.5 mm | 60° 1/2 BSPP MALE 60° CONE | 60° 1/2 BSPP MALE 60° CONE | L1 95.3 mm | L2 41.3 mm | H1 41.3 mm | H2 76.5 mm | シールキット: SZ-08-001SK-A | シール材: FKM
• SM2A-J10-501 | 16 mm | 7/8"-14 UNF MALE JIC | 7/8"-14 UNF MALE JIC | L1 114.3 mm | L2 47.8 mm | H1 47.8 mm | H2 89.4 mm | シールキット: SZ-10-001SK-A | シール材: FKM
• SM2A-J12-501 | 19 mm | 1-1/16"-12 UN MALE JIC | 1-1/16"-12 UN MALE JIC | L1 120.7 mm | L2 50.8 mm | H1 50.8 mm | H2 100.1 mm | シールキット: SZ-12-001SK-A | シール材: FKM
• SM2A-P12-501 | 19 mm | G 3/4" 60° CONE MALE THREAD | G 3/4" 60° CONE MALE THREAD | L1 120.7 mm | L2 50.8 mm | H1 50.8 mm | H2 96.5 mm | シールキット: SZ-12-001SK-A | シール材: FKM
• SM2A-J1612-501 | 25 mm | 1-5/16"-12 UN MALE JIC (T1) / 1-1/16"-12 UN MALE JIC (T2) | 1-1/16"-12 UN MALE JIC | L1 120.7 mm | L2 57.2 mm | H1 57.2 mm | H2 115.9 mm | シールキット: SZ-16-001SK-A および SZ-12-001SK-A | シール材: FKM
• SM2A-J16-501 | 25 mm | 1-5/16"-12 UN MALE JIC | 1-5/16"-12 UN MALE JIC | L1 127.0 mm | L2 57.2 mm | H1 57.2 mm | H2 116.1 mm | シールキット: SZ-16-001SK-A | シール材: FKM
• SM2A-P16-501 | 25 mm | G 1" 60° CONE MALE THREAD | G 1" 60° CONE MALE THREAD | L1 127.0 mm | L2 57.2 mm | H1 57.2 mm | H2 113.5 mm | シールキット: SZ-16-001SK-A | シール材: FKM
• SM2A-J20-501 | 31.5 mm | 1-5/8"-12 UN MALE JIC | 1-5/8"-12 UN MALE JIC | L1 155.4 mm | L2 69.9 mm | H1 69.9 mm | H2 134.6 mm | シールキット: SZ-20-001SK-A | シール材: FKM
• SM2A-P20-501 | 31.5 mm | G 1 1/4" 60° CONE MALE THREAD | G 1 1/4" 60° CONE MALE THREAD | L1 150.4 mm | L2 70.0 mm | H1 70.0 mm | H2 127.2 mm | シールキット: SZ-20-001SK-A | シール材: FKM

バリエーションに関する注意

• ねじは記載のとおり JIC / BSPP / ISO 8434-2 / ISO 8434-6 の表記に従います。
• 掲載のバリエーションのシール材：FKM。

技術仕様

• 材質：鋳鉄 & 鋼
• シール：FKM
• 表面処理：CrIII
• ダッシュサイズ別の作動圧 / 破裂圧（メーカー仕様を参照）：Dash 06 → 10 mm; Dash 08 → 12.5 mm; Dash 10 → 16 mm; Dash 12 → 19 mm; Dash 16 → 25 mm; Dash 20 → 31.5 mm
• 取り付け用固定穴：水平配置（マニホールドに取付け用配慮あり）
• 典型的用途：重機の油圧回路（用途参照）
• 警告：本製品には一部の法域で規制対象となる材料（例：鉛、ニッケル）が含まれる場合があります。
