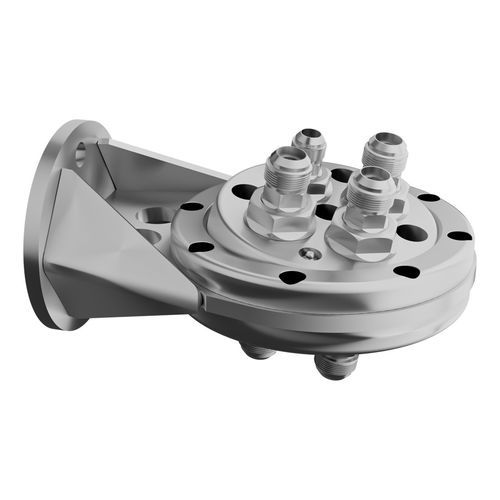

オイルロータリージョイント SR series

複数ポート産業用油圧式

製品シリーズ
ホースが継手の両側で自由に回転できる球形油圧ジョイントです。

概要
この設計はホースのねじれや折れを防止し、これらは油圧ホース故障の一般的な原因です。SWIROLLS ジョイントは主にハーベスターヘッドや回転アタッチメントに取り付けられ、保守、摩耗、ホース交換を最小限に抑えることで運用コストを大幅に低減します。

用途

• 建設機械
• 産業用途
• 林業
• 鉱業

品目（品番と主な寸法）
ヘッダー: 品番 | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | H1 (mm) | H2 (mm) | ポート数およびねじ仕様
SR4S-JJ-502 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 1 1/16"-12 (1 port)
SR4S-JJ-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 3/4"-16 (1 port)
SR4S-JJ-510 | 216 | 245 | — | — | — | 127 | 180 | ISO 8434-2 (JIC 37°): 1 5/8"-12 (1 port); 1 5/16"-12 (1 port); 1 1/16"-12 (2 ports)
SR4S-PP-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 1/2" (1 port)
SR4S-PP-505 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (2 ports)
SR4S-PP-506 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (1 port)
SR4S-PP-508 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 3/4" (1 port)
SR5-PP-507 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (2 ports)

注意／安全
警告: 本製品はカリフォルニア州が発癌性や先天性欠損、その他の生殖障害を引き起こすことが知られている鉛やニッケルなどの化学物質にさらされる可能性があります。

特長／技術仕様

• 機能: ホースが継手の両側で自由に回転できる球形油圧ジョイントにより、ホースのねじれや折れを防止
• 標準的な取り付け箇所: ハーベスターヘッドおよび回転アタッチメント
• 利点: メンテナンス、摩耗、ホース交換の削減により運用コストを低減
• 対応ポート規格: ISO 8434-2 (JIC 37°) および ISO 8434-6 (BSP male)、各品番ごとに複数のポート／ねじ仕様
• 主な寸法（品目ごとの例示値）: L1 最大 532 mm; L2 通常 100 mm（モデルにより異なる）; H1 例 25 mm; H2 例 76 mm; その他の寸法は品番により異なる
• 複数の品番を用意し、異なるポート／ねじの構成・配置に対応（上記品目リスト参照）
