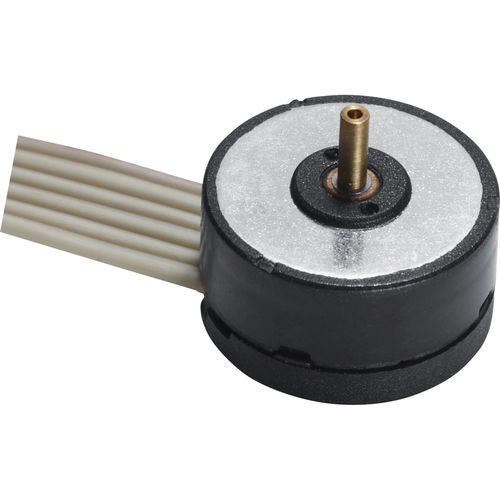

フラットモーター SR-Flat series ブラシ付きDC永久磁石
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ブラシ付き, DC
- 構造
- 永久磁石, マイクロ, フラット
- 極数
- 4極
- その他の特徴
- 低慣性
- 出力
最大: 4 W
(0.01 hp)最少: 0 W
(0 hp)- トルク
最大: 0.003 Nm
(0.002213 ft.lb)最少: 0.0004 Nm
(0.000295 ft.lb)- 回転速度
最大: 15,500 rpm
(97,389.3723 rad.min-1)最少: 5,900 rpm
(37,070.7933 rad.min-1)- 直径
15 mm, 26 mm
(0.59 in, 1.02 in)
詳細
平型DCマイクロモータ、DCギアモータ
SR-Flatシリーズに採用されている3つのフラットな銅巻線を用いた独自のフラットコイル技術を採用した貴金属整流型DCマイクロモータは、スペースが非常に限られたアプリケーションでの駆動システムの基礎を形成しています。
強力な希土類磁石を使用したこのモーターは、0.8W～4Wの連続出力を実現すると同時に、慣性を最小限に抑えています。このモーターには、一体型ギアヘッドと光学式エンコーダがあり、どちらもモーターに合わせて非常にフラットな設計になっています。一体型ギアヘッドとエンコーダを組み合わせることで、出力トルクが向上し、非常にコンパクトなドライブシステムを実現します。
メリット
- 極めてフラットなデザイン。長さは6mmから19mmまで
- 4極設計
- 最小慣性モーメント
- 高ギヤ比で最小長の一体型スパーギヤヘッドをご用意しています。
- 統合された光学式エンコーダで利用可能
---
