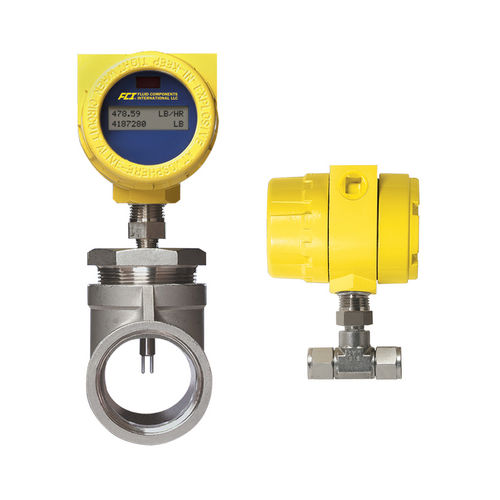

ST75シリーズ熱式流量計は、空気やガスの正確で再現性のある直接質量流量測定用のコンパクトで低コストのソリューションです。これらのインライン(スプールピース)スタイルの流量計には可動部がなく、1/4インチから2インチ[6mmから51mm]までのパイプ径で使用可能です。プロセス接続オプションには、オスNPT、メスNPT、フランジがあります。これらのサーマル流量計は100:1のワイドターンダウンを特徴とし、パイプサイズにより、0.01 SCFMから559 SCFM [0,01 NCMHから950 NCMH]まで測定可能です。
ST75シリーズの電子機器は、IP67規格の頑丈な筐体に収納され、NPTまたはM20ネジのデュアルコンジットポートを備えています。4-20mA出力と500Hzパルス出力を標準装備しています。ST75AとST75AVはHARTまたはModbus、NAMUR準拠の4-20mA出力とSIL準拠の定格を備えています。流量計のトランスミッタ/エレクトロニクスは、流量エレメント(プローブ)と一体に取り付けることも、設置状況に最適な遠隔取り付けも可能です。この流量計は、ディビジョンl/ゾーン1の設置に対応するグローバルなEx機関の認証を受けています。
ST75流量計センシングエレメントは、小口径の "等質量 "全金属製サーモウェル内の高精度白金RTDを特徴とし、優れた精度、再現性、高速応答を提供します。V "接尾辞の付いたモデル(ST75VとST75AV)には、スプールピースに内蔵されたVortab®フローコンディショナが搭載されており、直進性が制限される、あるいは過渡的な流量範囲で使用される、正確で再現性のある流量計測を提供します。
用途
バーナー、ボイラーの燃料・空気供給ライン
工業炉、キルン、オーブンの燃料/空気制御
天然ガスのサブメーター
チラー空気流量測定
---
