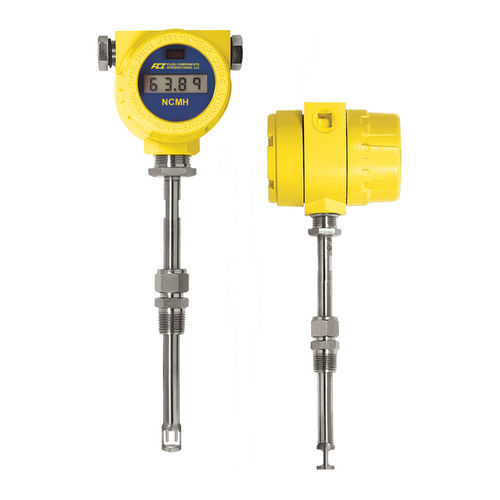

モデル ST50 は、空気、圧縮空気、窒素の正確で再現性のある流量計測のためのコンパクトで低コストのソリューションです。この挿入式流量計には可動部がなく、配管径 2.5 インチ~24 インチ [63 mm~610 mm] に取り付け可能なプローブ長を用意しています。1/2インチまたは3/4インチNPT圧縮継手を介してパイプに簡単に接続できます。
ST50の電子回路は、IP67定格の頑丈な筐体に収納され、NPTまたはM20ネジのデュアル・コンジット・ポートを備えています。流量用と温度用の2つの4-20mA出力が標準装備されています。オプションで500Hzのパルス出力(外部積算計用)を追加できます。トランスミッタ/エレクトロニクスは、フローエレメント(プローブ)と一体的に取り付けることも、お客様の設置状況に最適なようにリモートマウントすることも可能です。
ST50流量センシングエレメントは、小口径の「等質量」全金属製サーモウェル内の高精度白金RTDを特長とし、優れた精度、再現性、高速応答を提供します。
用途
廃水処理曝気制御
バーナーおよび炉の空気流量制御
HVACダクト/ダンパー制御
送風機および乾燥機の空気流量制御
湖、池、養殖場の曝気
圧縮空気分配測定
仕様
メディアの互換性
空気
圧縮空気
窒素
機関の承認
FM/CSA:-クラス1、Div.2、
グループA,B,C,D;
T4
出力信号
デュアル4-20 mAアナログ(NAMUR NE43準拠)
オプションの積算計用0~500 Hzパルス
デジタル表示(オプション):
LCD、±9999カウント、ユーザーによる流量工学単位または0~100%へのスケーリング可能
パイプ/ラインサイズ適合性:2インチ~24インチ [51 mm~610 mm]
---
