定置型掘削かんな盤 exact 51

木材用電動

概要

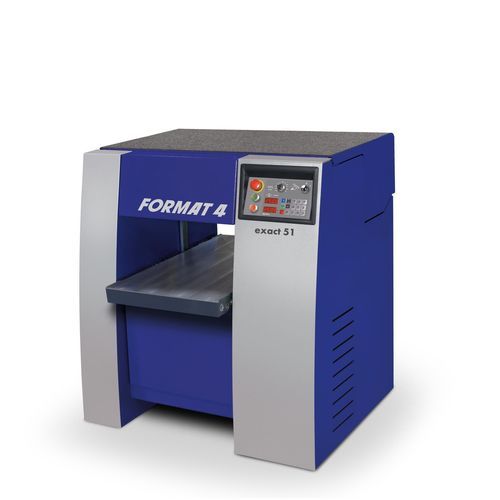

産業用途の厚み仕上げに求められる精度と操作性。FORMAT4 exact 51 は、堅牢なカッターヘッドを備え、生産要件に合わせて豊富なオプションで構成できる精密な厚み仕上げ盤です。標準装備はスプリング式分割型の排出口押さえバーと可変送り速度で、分割給材ローラ、ゴムコートローラ、テーブル下ローラなど多くのオプションが用意されています。

主な特徴

• Silent-Power® スパイラルカッターヘッド（オプション）：騒音低減、刃物寿命延長、バリのない仕上がり、切りくず排出の最適化。
• 「Digi-Drive」：テーブルのデジタル位置決め — 必要寸法を入力するとテーブルが正確に移動。LED表示が設定値と実測値を表示。インクリメンタル位置決めやプログラム可能な位置はオプション。
• 可変送り速度（標準）：5–20 m/minで仕上がりや生産性に応じた設定が可能。
• 「Power-Drive」：粗調整と微調整が可能な電動高さ調整、実測値を示すLED表示。
• 重負荷運転に対応する鋳鉄製カッターブロックハウジング。ゴム製排出口ローラや分割給材ローラはオプションで難材処理に対応。
• 高樹脂・高含水材向けの調整可能なベッドローラ（オプション）。
• 長尺材の取り扱いを容易にする排出口ローラ付の安定したテーブルエクステンション。

Silent-Power® の利点（装着時）

• 著しく静かな運転：騒音は半分以上低減。
• 刃物寿命が標準刃の最大20倍。
• 刃1枚あたり4つの切削エッジ。
• 切りくず排出の最適化と切りくず量の削減。
• バリのない接合仕上がり。
• 同等システムに比べ消費電力が少ない。

構造と運転の詳細
給材ローラはフロートマウントで、大きな切り込み時には滑らかに持ち上がります。スプリングによりワークへの一定圧力が維持されます。4本の台形ネジによりテーブル高さを精密に調整でき、高荷重に耐えます。シャーシに組み込まれた縦方向ガイドが、テーブル案内精度を0.1 mm単位で確保します。

刃物 / カッターヘッドシステム
Format4 の4枚刃カッターヘッドは、性能、精度、容易な刃交換を実現します。自己整列刃、クランプボルトへの樹脂付着の低減につながる閉鎖設計、静音性に優れた構造。TERS A システムや Silent-Power® スパイラルカッターヘッドはオプションです。

送り
標準の可変送り速度 5–20 m/min（5–65.6 ft/min）で、仕上がり品質や高速キャリブレーションに最適な送り速度を設定できます。

付属品とオプション（抜粋）

• 調整可能なベッドローラ（オプション）
• 分割式またはスパイラル型のスチール給材ローラ、ゴムコートローラ（オプション）
• 第2の排出口ローラ（スチールまたはゴム）（オプション）
• ワークピースローラ付テーブルエクステンション
• 高さ調整可能なシザーテーブル（オプション）
• テーブルスピンドル用集中潤滑（オプション）

技術仕様

• Brand: FORMAT4
• Model: exact 51
• カッターヘッド径：120 mm
• カッターヘッド回転数：5000 rpm
• 標準カッターヘッド：4枚刃 Format‑4-System
• Silent-Power® スパイラルカッターヘッド：オプション（スパイラルヘッドに77枚の刃）
• 加工幅：19⅞"（約 505 mm）
• 最大切込み深さ：10 mm
• 最小ワーク長：270 mm
• 送り / 可変速度：5–20 m/min（標準）
• 電動式テーブル高さ調整：標準（Power-Drive / Digi-Drive オプションあり）
• 標準電源構成：3x 230 V, 60 Hz
• モーター出力（例 / オプション）：7.5 HP (5.5 kW) S6/40%（標準）、オプション 10 HP (7.30 kW) または 13.5 HP (10 kW)
• 集塵接続径：140 mm
• 重量（平均装備時）：約 1430 lbs (≈ 649 kg)
