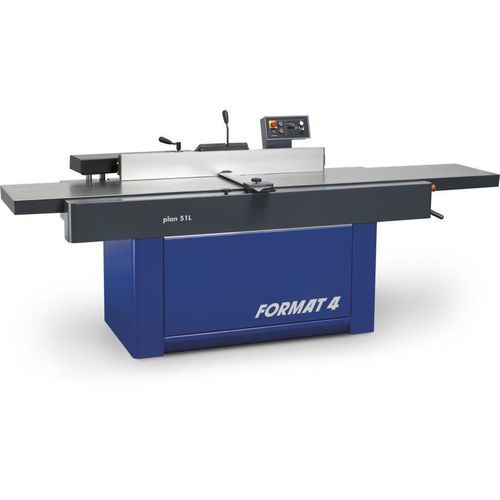

定置型掘削かんな盤 plan 51L

木材用電動

概要 Format4 plan 51L は、大型パネルおよび実材の加工向けに設計された複合プレーナー・ジョイナーです。選択構成では最大3,000 mmの延長テーブル長を備え、給材テーブルを傾斜させて凹・凸のジョイント仕上げを行い、接着されたパネルの目立たない継ぎ目を実現します。省スペース設計のガードと折りたたみ式フェンスにより、作業場の壁際に設置しても削り幅が制限されません。Power-Drive 電動高さ調整と人間工学に基づく操作パネルが高い精度と操作性を提供します。

主な特徴・ハイライト

• オプションの Silent-POWER® スパイラルカッターブロックは騒音を低減し、交換可能なタングステンカーバイド刃で引き裂きのない仕上がりを実現します。
• 給材テーブルの傾斜により凹形・凸形の部材加工が可能で、接着パネルの目立たない継ぎ目を生産できます。
• 平行四辺形方式のプロフェッショナルフェンスにより、作業場の壁際へ直接設置できます。
• Power-Drive：給材テーブルの電動デジタル高さ調整（標準）により0.1 mm単位の高精度調整が可能。操作パネルは目の高さに配置。
• EURO comfort フェンス：二箇所折りたたみ式で安全性と操作性を向上。
• Format4 組み込みガード標準、全覆い自動昇降の SUVA ガードはオプション。
• 標準は4刃の Format-4 カッターブロック。TERS A や Silent-POWER スパイラルはオプション。

追加の機械詳細

• 総テーブル長：最大3,000 mm（代替構成：2,700 mm）。
• 給材支持長さの例：1,650 mm（標準参照）または代替構成で1,350 mm。
• 表面仕上げ幅：512 mm（20⅛”）。
• 最大切込み深さ：8 mm。
• プロフェッショナルフェンス寸法：1,300 × 170 mm。フェンスは最大45°まで傾斜、90°および45°での停止付き。
• 薄物や狭物加工用の傾斜補助フェンス。
• 大型ワーク向け最適化された集じんフード；集じん接続 Ø 140 mm。
• 選択時の Silent-POWER スパイラル仕様は最大77刃。
• オプションでパワーフィードマウント等の周辺機器あり。

技術仕様

• 電気：標準 3相 × 230 V、60 Hz。モーターオプション：7.5 HP (5.5 kW) S6/40% および 10 HP (7.30 kW) S6/40%。
• スター・デルタ始動：標準。無電位接点、稼働時間タイマー、CSA 準拠の電装はオプション。
• プレーナーとカッターブロック：表面仕上げ幅 512 mm；構成により総テーブル長 3,000 mm または 2,700 mm の記載；給材テーブル長は 1,650 mm または 1,350 mm。
• 給材テーブルの Power-Drive 電動高さ調整（デジタル表示）：標準。
• 凹凸ジョイント設定：標準。
• ガード：Format4 組み込みガード標準；EURO comfort および SUVA ガードはオプション。
• カッターブロック：4刃 Format-4 システム標準；4刃 TERSA および Silent-POWER スパイラルはオプション（Silent は交換可能なタングステンカーバイド刃）。
• 一般：集じん接続 Ø 140 mm；作業高さ約35"；標準装備時の概算重量約800 kg（1,760 lbs）。
• 梱包：コンテナ輸送準備、IPPC梱包オプション；パレット例 2,100 × 1,500 mm。
