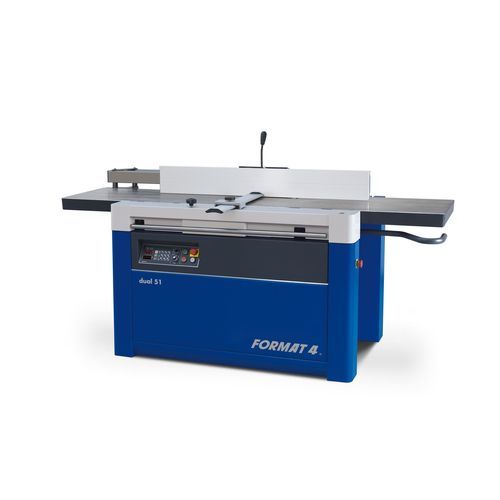

定置型掘削かんな盤 dual 51

木材用4 面電動

概要
FORMAT4 dual 51 は、作業場および工業用途での高精度かつ再現性のある仕上がりを目的に設計されたプロフェッショナル向けのジョインター兼プレーナーです。堅牢なリブ付きのプレーニングテーブルと4柱の厚みガイドにより、高い安定性と耐荷重性を確保します。直感的な切り替えコンセプトにより、ジョインティングからプレーニングへの素早い切替が可能で、生産性を向上させます。

主な特徴

• 高速切替を実現するテーブル二重構造の直感的で同期された開閉
• FORMAT4 パラレログラムフェンス：安定・高精度・省スペース（機械を壁際に設置してもフラッシュ配置可能；90°–45°で傾斜）
• マシンシャーシに統合されたFORMAT4プレーナーガードによる高い作業安全性
• 交換が容易で長寿命のFORMAT4システムカッターブロック（回転可能な刃）
• SILENT-POWER® スパイラルナイフカッターブロックは騒音を半分以上低減

SILENT-POWER®（スパイラルナイフ）
SILENT-POWER® は騒音を大幅に低減し、短くコンパクトな切りくずを生成して効率的な集塵を可能にし、ダストバッグの交換回数を減らします。超硬合金のスパイラルインサートは引き切りで繊維の裂けを抑え、あらゆる木材でクリーンな仕上がりを保証します。損傷した刃は個別に短時間で交換でき、工具寿命を延ばし運用コストを低減します。

直感的なFORMAT4切替コンセプト
実績のあるFORMAT4操作コンセプトは、ジョインティングとプレーニングの切替作業を最小限に抑えます。同期テーブルクランプにより、手でひねるだけでジョインティングテーブルのロック・開放が可能で、工業用スプリングが開放を補助します。

安定性と精度
4本の台形スピンドルにより正確な調整精度と最大のテーブル荷重を実現します。マシンシャーシ側面に統合された縦方向ガイドがアウトフィード側の圧力を受け止め、テーブルを0.1 mm単位で精密に誘導します。

追加機能

• 薄物や細長材の安全なプレーニングのための傾斜可能な補助フェンス
• 実用的なFORMAT4テーブルエクステンションにより、工具を使わずに最大1000 mm（39⅜"）まで延長可能
• 薄物や厚みが変動するワーク向けの区分圧着バー（推奨オプション）
• 対称的な仕上がりと安全性向上のための対応パワーフィーダー

ユーザーコントロール＆自動化
dual 51 は用途に応じたテーブル制御オプションを提供します。LED表示付きの電動Power-Drive による精密調整、数値キーパッドで自動・再現性のあるテーブルポジションを保存できるプログラム可能なDigi-Drive を選択できます。

仕上がり品質
120 mm（4¾"）の切削径とFORMAT4の回転刃システムにより、優れたジョインティング品質、非常に滑らかな仕上がり、長い刃寿命を実現し、運用コストを低減します。

技術仕様

• 型式名称：dual 51
• ブランド：FORMAT4
• 切削径：120 mm（4¾"）
• 最大削り高さ：最大254 mm
• 最大切削深さ：最大8 mm（3/8"）
• 送り速度（可変）：4–16 m/min
• プレーニングテーブル：リブ付き堅牢作業テーブル；テーブル延長最大1000 mm（39⅜"）
• 厚みガイド：4柱式厚みテーブルガイドシステム
• カッターブロック：FORMAT4 システムカッターブロック；オプション SILENT-POWER® スパイラルナイフカッターブロック（超硬ナイフ）
• 調整システム：側面プリズマガイドレールを備えた特許出願中の調整システム；Power-Drive（電動）およびDigi-Drive（プログラム可能）オプション
• フェンス：FORMAT4 パラレログラムジョインティングフェンス、90°–45°傾斜
• 安全装置：マシンシャーシに統合されたFORMAT4プレーナーガード
• 付属品/オプション：傾斜式補助フェンス、区分圧着バー、パワーフィーダー、テーブルエクステンション
