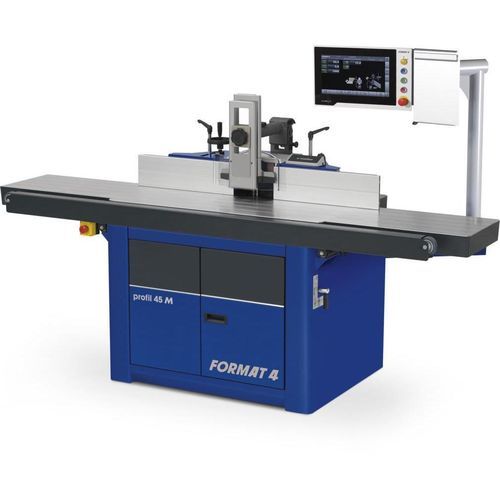

高精度形削り盤 45 M x-motion

木材用

概要
傾斜式プロファイルフライス profil 45 M x-motion は、堅牢な鋳鉄テーブル、大きな開口部、先進的な制御を備えたプロ用木工機械です。産業用途のプロファイル加工に適合し、構成により木材だけでなく技術的プラスチックや複合材料の処理にも対応します。

製品概要
profil 45 M は、特殊なプロファイル加工と高効率生産向けに設計された産業機です。c-tech 製品ラインはプラスチックや複合材料の処理に特化したオプションを提供します。

プレミアム「x-motion」機能（profil 45 M x-motion）
profil 45 M x-motion は 7" TFT タッチモニターと x-motion 制御パッケージを搭載し、操作性を向上させます。画面は視線の高さに配置され、主要な情報を表示します。スピンドルやフェンスの設定はタッチ画面から操作可能です。プレミアムパッケージはプログラムの呼び出し、個別設定可能なプロファイルプログラム、オプションの工具データベースを提供します。

主な特長と利点

• 産業用の連続運転に耐える安定した性能
• 顧客仕様に最適化された生産ソリューション
• 精密な工学設計と高品質コンポーネントによる堅牢な構造
• 多数の仕様パッケージと先端技術ソリューション
• 操作性に優れた人間工学設計と直感的な操作系
• オーストリア製の精密加工による一貫した生産性

バリアント

• profil 45 M x-motion — x-motion タッチスクリーン制御とプレミアム機能を含む（7" TFT 表示、工具データベース、プログラム呼び出し）
• profil 45 M — 標準構成、Power-Drive スピンドル制御（手動/電子の微調・大調整）

主な機能 / 詳細（抜粋）

• フライステーブル開口: 12⅝" (320 mm) — 十分な開口により安全な作業と突き出し・パネル昇降用工具の配置が容易
• スピンドルガイドの最大工具径: 9⅞" (250 mm)
• スピンドルのクイックチェンジシステム — スピンドル／工具の短時間交換が可能。高回転ルータースピンドルを最大15,000 rpmまでサポート。Format‑4 スピンドルは高品質な金属ベアリングを3つ採用
• 標準装備のチルトアウェイブラケット付きフライスフェンス — 工具/スピンドルの迅速交換と曲面加工を可能にする
• スピンドルフェンス制御 — リアルタイム表示による精密なモーター式クイック調整
• 二重ダスト抽出 — フェンス経由とカッターヘッド下の集塵箱によるクリーンな作業環境
• オプションのプロファイルフェンス用クイッククランプ — 片手で取り付け/取り外し可能
• Easy‑Glide 傾斜セグメントガイド — 荷重支持とガタのない傾斜を実現する両側支持の精密ガイド
• 産業仕様のスピンドル組立 — 耐久性のあるスピンドルモーター、正確な角度調整のための二重ガイド、線形高さ調整用の雌ねじ形ガイド
• FORMAT4 スピンドルは後方へ傾斜 — 安全性向上、挟み込み箇所なし、ワーク高さ範囲の確保と最適な切り屑排出
• Quick‑Lock カッタークランプシステム — Ø 30 mm スピンドルに適した迅速かつ確実な工具交換
• オプションの堅牢なテーブルエクステンション — 両側で作業面を各670 mm拡張。エクステンション装着時は前方引出し支持が最大2200 mmに延長

仕様 / 技術データ

• 電源: モーター電圧 3x 230 V
• モーター周波数: 60 Hz
• スピンドルモーター出力オプション: 7.5 HP (5.5 kW) S6/40% (標準); 10 HP (7.30 kW) オプション; 13.5 HP (10 kW) オプション
• スピンドル回転数ポジション: 5 段階 3500 / 4500 / 6000 / 8000 / 10,000 rpm
• フライステーブル開口: 12⅝" (320 mm)
• スピンドルフェンスでの最大工具径: 9⅞" (250 mm)
• 高速ルータースピンドル: シャフト径 Ø 6–16 mm、最大 15,000 rpm をサポート。構成により最大 10 HP まで利用可能
• 制御 (profil 45 M x-motion): 7" TFT カラーモニター、タッチスクリーン (x-motion)
• 制御 (profil 45 M): Power‑Drive 制御（手動/電子の微調・大調整、LED 実値表示）
• テーブルとサポート: 堅牢な鋳鉄製テーブル、1270 mm 前方引出し支持（最大 400 mm の支持面増加）、テーブルエクステンション装着時は前方引出し支持の延長が可能
• 集じん: フェンスと集塵箱による二重抽出
