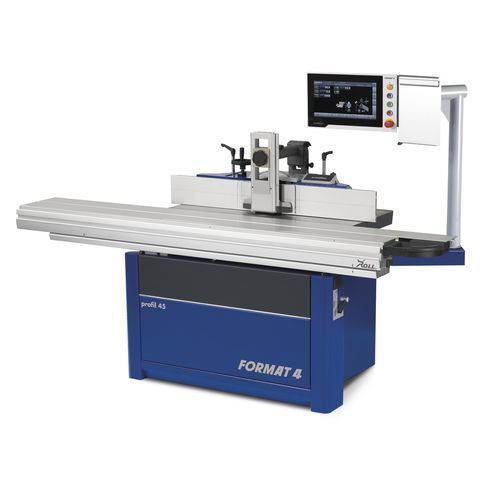

CNC形削り盤 45 Z x-motion

高精度木材用

概要
profil 45 Z 傾斜シェイパー x-motion。プロファイル加工やホゾ加工を迅速かつ高精度で行うために設計されており、スピンドルの高さ・傾斜調整とスピンドルフェンスの位置決めを操作パネルから行えます。スピンドルのクイックチェンジシステムによりセットアップ時間を短縮し、生産性を向上させます。オーストリア製の精密設計。

操作 / ユーザー快適性
x-motion制御パッケージに含まれる7インチTFTモニタは、視認性と操作性に優れます。目の高さに配置されたタッチスクリーンで重要な情報を一目で確認できます。スピンドル設定やスピンドルフェンスの位置決めは画面から直接操作可能です。プレミアムパッケージではプログラム呼び出し、個別設定可能なプロファイルプログラム、およびツーリングデータベースが利用できます。

主な特長

• スピンドルクイックチェンジシステム – 非常に高速なスピンドル/工具交換が可能。最大15,000 rpmの高速ルータースピンドルや各種径のスピンドルをサポート。Format‑4スピンドルは3つの高品質金属ベアリングを採用し安定性を確保。
• 「x-motion」制御 – 7インチカラーTFTタッチスクリーンによる位置決めとプログラム呼び出し。フェンス位置はタッチで制御。
• Easy-Glide 傾斜セグメントガイド – 高荷重対応の精密な両面ガイドによりガタのない傾斜を実現。
• Quick-Lock クランプシステム – テーブルルータのカッター交換を安全かつ迅速に行える（Ø30 mmスピンドル対応）。
• 二重集塵 – フェンス部の吸引とカッターヘッド下のチップ回収によりクリーンな作業を維持。
• 後方傾斜スピンドル – 挟み込み箇所がなく安全性が高い。ワーク高さの制限がなく、パワーフィーダーの併用や効率的な切りくず排出が可能。

バリエーション / 代表装備

• profil 45 Z x-motion（x-motionタッチスクリーンパッケージ）
• profil 45 Z（標準パッケージ。Power-Drive スピンドル制御はオプション）
• スライディングテーブル長さ：51⅛"（1,300 mm）標準；オプション 81"（2,050 mm）または98⅜"（2,500 mm）。
• スピンドルフェンス対応最大工具径：9⅞"（250 mm）。
• テーブルトップ開口（シェイパー）：12⅝"（320 mm）大形のホゾ加工やパネル昇降用工具に対応。

製品詳細 – 選択された機能

• スピンドルクイックチェンジ：成形工具を装着したスピンドルや異径スピンドルの使用が可能。数秒での交換が可能で、最大15,000 rpmの高速ルータースピンドルに対応。
• シェイパー組立：堅牢構造と精密な二重ガイドにより正確な角度調整を実現。直線高さ調整用のテーパーロック（鯉の尾）ガイド採用。産業用途向けの高出力スピンドルモーター。
• ホゾ／溝テーブル：X-Roll ガイドによりローラー圧が均等に分布し、硬化研磨されたガイド面で長期精度と滑らかな動作を実現。
• アウトリガーテーブル（オプション）：43¼"（1100 mm）および51"（1295 mm）伸縮アーム付きで大物・重量物の支持が可能。大型パネルの積み込み時の損傷を防ぐエンドローラーを装備。
• Power-Drive：切替スイッチでの粗調整と、プッシュボタンによる微調整（LED表示）を備える。

技術仕様 / スペック

• モデルファミリー：profil 45 Z
• 制御（x-motion版）：7インチTFTカラー表示、目線高さのタッチスクリーン、プログラム呼び出しとツーリングデータベース
• スピンドルクイックチェンジ：x-motion版で標準装備；最大15,000 rpmの高速ルータースピンドルをサポート；高品質金属ベアリング3個
• スピンドル回転数（一般）：3500、4500、6000、8000、10000 rpm（オプション：連続可変 1,500–10,000 rpm）
• スピンドルフェンス：対応最大工具径 9⅞"（250 mm）
• シェイパー開口：12⅝"（320 mm）
• スライディングテーブル長さ：51⅛"（1,300 mm）標準；オプション 81"（2,050 mm） / 98⅜"（2,500 mm）
• 集塵：フェンス部とカッターヘッド下の二重抽出
• 傾斜ガイド：Easy-Glide tilting segment guide（両面ガイド）
• Quick-Lock：Ø30 mmスピンドル対応のテーブルルータカッター交換システム
• 構造：堅牢なprofil 45構成、テーパーロック線形高さガイド、角度調整用の精密二重ガイド
• 設計 / 原産：精密コンポーネントと製造；オーストリア製の品質
