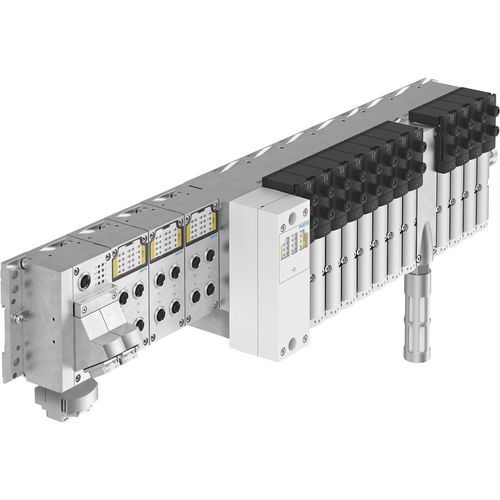

空圧式ブロックバルブ VTSA-F-FB

2方向2位置5方向2位置5方向3位置

電気制御 Ethernet Fieldbus 内蔵コントローラ 電気E/Aシステム はい バルブターミナルタイプ 45 作動流体 ISO 8573-1:2010 [7:4:4]準拠の圧縮空気 使用流体/制御流体の情報 潤滑運転可(潤滑運転の場合は常に潤滑が必要) 耐食性クラス KBK 0 - 耐腐食性なし LABS 認証 VDMA24364-B1/B2-L CEマーク(適合性宣言を参照) EU-EMC指令準拠 EU防爆指令 (ATEX) に基づく UKCA マーク (適合性宣言を参照) UK 電磁環境適合性(EMC) 規定 UK RoHS指令に準拠 KC マーク KC-EMV 認証 BIA C-Tick c UL us - 認定 (OL) 防爆 ゾーン 2(ATEX) ATEXカテゴリ ガス II 3G 防爆保護タイプ ガス Ex nA IIC T3 X Gc バルブターミナル構造 モジュラー式, バルブサイズの組み合わせが可能 最大バルブ連数 32 圧力ゾーン最大数 16 操作方法 電動 バルブ機能 2x2ポート, NC 2x3/2 クローズ単安定 2x3ポートオープンシングル 2x3/2オープン/クローズ単安定 5ポートダブル 5ポートブルソレノイド 差動 5/2 単安定 5ポートシングル, セーフティ 5ポート3ポジション, プレッシャセンタ 5ポート3ポジションバルブ, エキゾーストセンタ 5ポート3位置 クローズドセンタ 5/3, 接続部2 加圧, 4 排気 構造 ピストン ゲートバルブ バルブサイズ 18 mm パイロットエア供給 外部 内部 標準流量 700l/min, 18mmの場合 1350 l/min, 26mmの場合 1860l/min, 42mmの場合 2900l/min, 52mmの場合 4000 l/min, 65mmの場合 真空に最適 はい 排気機能 絞りプレートによる 空気圧作動ポート G1/8 G1/4 G3/8 G1/2 QS-6 QS-8 QS-10 QS-12 QS-14 QS-16
