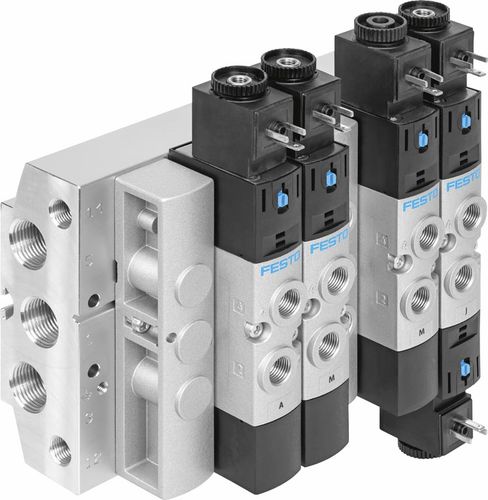

空圧式ブロックバルブ VTUS-20

3方向2位置5方向2位置5方向3位置

電気制御 シングルポート 電気E/Aシステム いいえ グリッド寸法 22 mm 作動流体 ISO 8573-1:2010 [7:4:4]準拠の圧縮空気 保護等級 IP65 IP67 ソケット付 IEC 60529に準拠 耐食性クラス KBK 2 - 適度な耐食性 LABS 認証 VDMA24364-B1/B2-L クリーンルーム等級 ISO 14644-1準拠, クラス6 CEマーク(適合性宣言を参照) EU防爆指令 (ATEX) に基づく UKCA マーク (適合性宣言を参照) UK 防爆(EX)規定に準拠 認証 c UL us - 認定 (OL) 防爆 ゾーン 2(ATEX) ゾーン2(UKEX) ゾーン 22(ATEX) ゾーン22(UKEX) ATEXカテゴリ ガス II 3G ATEXカテゴリ ダスト II 3D EU 域外時の EX 保護認証 EPL Dc(GB) EPL Gc(GB) 防爆保護タイプ ガス Ex ec IIC T4 Gc X 防爆保護タイプ ダスト Ex tc IIIC T115℃ Dc X 防爆周囲温度 -10℃ <= Ta <= +50℃ マテリアルに関する注意事項 RoHS準拠 材質 シール HNBR NBR TPE-U(PU) バルブターミナル構造 固定グリッド 最大バルブ連数 16 圧力ゾーン最大数 9 バルブ機能 2x3/2 クローズ単安定 2x3ポートオープンシングル 2x3/2オープン/クローズ単安定 3/2 クローズ, 単安定 3ポート, NO 5ポートダブル 5/2 単安定 5ポート3ポジション, プレッシャセンタ 5ポート3ポジションバルブ, エキゾーストセンタ 5ポート3位置 クローズドセンタ 構造 ピストン ゲートバルブ プレートシート シーリング原理 ソフト 空気圧作動ポート G1/8 NPT1/8 QS-4 QS-6 QS-8 QS-5/32 QS-1/4 QS-5/16
