締め付け用制御ユニット E-TCS

プログラム可能

制御ユニット

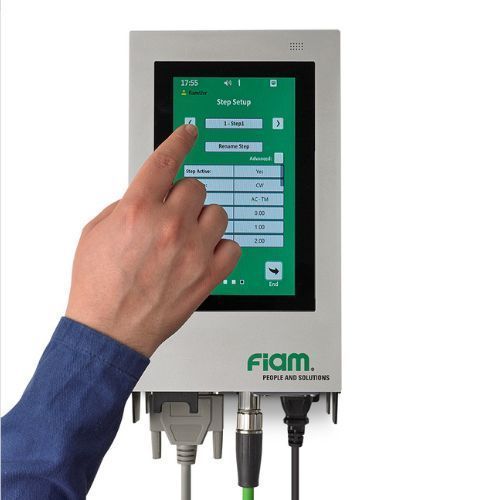

E-TCSは、接続されたE MCB電動締め付け工具の全機能に電源を供給し、制御する制御ユニットです。カラータッチスクリーンで締め付け工程をリアルタイムに表示し、高度なプログラミングと各工程の精密制御を実現します。産業用途およびINDUSTRY 4.0連携を想定し、工場管理システムとのデータ交換、遠隔表示、監視、プロセス制御に対応します。

表示機能

• 締め付けサイクルの全体表示
• トルク / 回転角度 / 時間の瞬時表示
• 締め付けデータのグラフ表示
• 表示色の変化や工具の表示灯による結果表示
• 直近200件の締め付けログ
• 直近200件の締め付け図

プログラミング

• カラ―タッチスクリーン上でのPoka-yokeプログラミング
• 100のジョブ（Jobs）を設定可能、操作パネルから呼び出し
• 各ジョブに対し100のタスク（Tasks）を設定可能
• 各タスクに対し12のステップ（Steps）を設定可能
• Steps内で選択可能な3つの締め付け戦略:
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• WIZARDによるガイド付き設定：JobからStepまで誘導
• プログラミング画面は英語（EN）・イタリア語（IT）対応
• I/Oテスト画面：診断/受入れ時にユニットから入出力を強制できる

その他の締め付けサイクル制御

• 時計回り／反時計回りの締め付け（設定可能）
• 最小／最大トルク制御
• 最小／最大角度制御
• 最小／最大時間制御
• 角度読み取り監視のための閾値トルク
• CmおよびCmKのリアルタイム算出
• ネジカウントおよびNOK時の再締め付け回数設定
• 緩め速度および方向の設定
• 締め付け中の速度低下と最終トルク/速度の設定（ダウンシフト）
• 保持時間：所定時間トルクを保持
• 加速ランプの継続時間

データ保存とエクスポート

• Fieldbus経由でのログ出力（例：PROFINET、MODBUS TCP、ETHERNET/IP）
• 締め付けプログラムのインポート/エクスポート
• SDカードへ保存可能、バックアップやエクスポートに対応
• システム容量：100万回以上の締め付けを管理可能

特徴

• 接続工具の自動認識とパラメータ取得
• I/Oコネクタ：入力8 / 出力8、自由にプログラム可能（10 + 8割当機能）
• 代表的なFieldbusに接続可能なポート
• USBポート：ファームウェア更新、プログラム/ログの入出力
• SDポート：取り外し可能なSDカード（プログラム・ログ）
• パスワード保護の多段階権限（最大4ユーザー）
• 電源ケーブル付属
• 日付／時刻表示内蔵
• 電源：100–240 Vac（120V~230V ±10% 50–60 Hz）

用途
自動車、航空、家電、電機機械などのあらゆる産業分野での締め付け工程の自動化に適しています。組立の柔軟性、締め付けデータの完全なトレーサビリティ、廃棄品削減によるコスト低減を実現します。

技術データ
モデル: E-TCS
コード: 686200210
寸法 (mm): H 279 x W 153 x D 172.5
対応工具: E MCB 電動ナットランナー / ドライバーモーター
入力: 8
出力: 8
電源電圧 (Vac): 100–240
タイプ: 制御ユニット
重量: 3.7 kg

仕様 / 技術仕様

• モデル: E-TCS
• 製品コード: 686200210
• 寸法: H 279 x W 153 x D 172.5 mm
• 対応: E MCB
• I/O: 入力8 / 出力8
• カラータッチスクリーンによる可視化とプログラミング
• Fieldbus接続: PROFINET, MODBUS TCP, ETHERNET/IP
• 保存: SDカード、USB（インポート/エクスポート）；容量 > 1,000,000 締め付け
• ユーザー管理: 最大4レベル（パスワード保護）
