横型救命索 TF series

常時フレキシブルEN 795

製品概要

• 水平型墜落防止システム（ライン）は、所定の経路に沿って作業者が移動しながら安全に高所作業を行えるよう設計された連続式の固定型落下制止システムです（屋根、外壁、プラットフォーム、産業構造物等）。

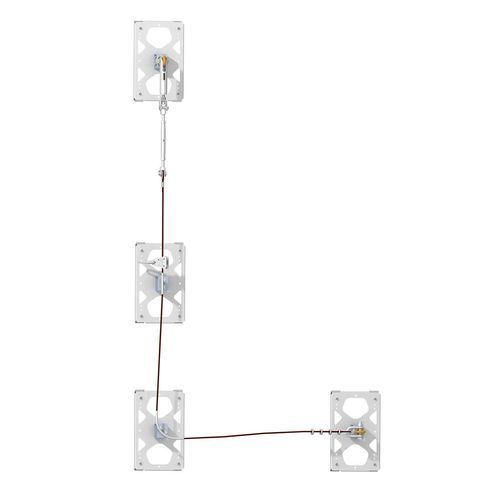

• システムは直線配置およびコーナー配置に対応し、可動アンカー（トラベラー）がワイヤーロープに沿って滑走し、支持金具を取り外すことなく通過して連続した移動を可能にします。
• 複数人での同時使用を想定しており、各種保守・点検作業に適しています。
• 転落時はエネルギー吸収機能とシステムの配置によりピーク荷重を低減し、作業者および支持構造への衝撃を抑えます。
• 主要部品は耐食性に優れたステンレス製で、幅広い環境に対応します。

主要構成部品

• エンドアンカー：ステンレス316L製のアンカーポイントおよびブラケット。CE認証、EN 795:2012準拠。
• 中間支持：トラベラーが取り外しなしでスムーズに通過できる溶接支持部。ロープの垂れを抑えるため間隔管理。
• ターン支持：ワイヤーロープが角を通過するための支持部で、トラベラーの通過を確保。
• テンショナー：ラインを張る装置で、転落時の横ずれを低減し、転落高・衝撃力を抑制。
• ショックアブソーバー：エネルギーを吸収し、制止時の衝撃力を低減して作業者と構造物を保護。
• 可動アンカー（トラベラー）：ラインに沿って移動し、中間支持やターン支持をスムーズに通過。任意の位置で組立・分解が可能。
• ワイヤーロープ：亜鉛めっき、ステンレス304または316の選択可。径はモデルごとに指定。

仕様表
Model: TF-SH80
Material: Stainless steel 304 / 316
Wire rope diameter: 8.0 mm
Rated load: 12 kN
Intermediate support spacing: ≤ 12 m
Applicable fall arrester: TF-H10
Standard: EN795:2012
Certification: CE
Customization: Customized design and manufacturing

Model: TF-SH10
Material: Stainless steel 304 / 316
Wire rope diameter: 9.5 mm
Rated load: 12 kN
Intermediate support spacing: ≤ 12 m
Applicable fall arrester: TF-H10
Standard: EN795:2012
Certification: CE
Customization: Customized design and manufacturing

Model: TF-SH83
Material: Stainless steel 304 / 316
Wire rope diameter: 8.3 mm
Rated load: 12 kN
Intermediate support spacing: ≤ 12 m
Applicable fall arrester: TF-H10
Standard: EN795:2012
Certification: CE
Customization: Customized design and manufacturing


追加の注意事項

• システム設計は直線およびコーナー配置に対応しています。
• トラベラー / 可動アンカーは支持部品を外すことなく通過し、ラインに沿った連続移動を実現します。
• ワイヤーロープの選択肢：亜鉛めっき、ステンレス304、ステンレス316（使用環境に応じて選択可能）。

技術仕様

• モデル：TF-SH80、TF-SH10、TF-SH83
• 材質：ステンレス304または316（エンドアンカーは316Lと明記）
• ワイヤーロープ径：8.0 mm（TF-SH80）、9.5 mm（TF-SH10）、8.3 mm（TF-SH83）
• 定格荷重：12 kN
• 中間支持間隔：≤ 12 m
• 適用落下制止器：TF-H10
• 規格：EN 795:2012
• 認証：CE
• カスタマイズ：設計・製作のカスタマイズ対応
