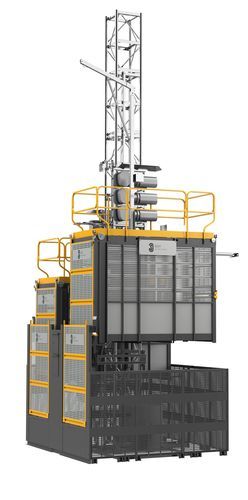

ラックアンドピニオンエレベーター CH Series

電動式電動式建設業用

概要
CHシリーズの建設用昇降機は、高層工事の高頻度運用に対応する物流機器です。単笼（CH200）およびツイン笼（CH200/200）構成で提供され、ピニオン＆ラック駆動と可変周波数制御により、最大63 m/分までの選択速度で作業員および資材を輸送します。連続稼働を想定した設計で、処理能力、安全装置、エネルギー効率の高い駆動オプションを統合しています。

特長

• ツイン笼対応で同時運用が可能
• 最大63 m/分までの選択可能な高速運転
• 省エネ型の可変周波数制御（VFC／VFD）

利点

• 単一マストで垂直輸送能力を二倍に拡張
• 垂直移動の高速化により移動時間を短縮
• 始動電流の低減により現場の電力管理を改善

導入効果

• 物流処理能力：シフト替え時のピークや資材搬入を同時に処理可能
• 運用効率：上階への待ち時間・移動時間を最小化
• コスト削減：現場のエネルギー消費およびピーク需要を低減

製品詳細

• 安全装置：下降速度が定格を超えた場合に自動でロックし、昇降機の電源を遮断して直ちに停止します。
• タイイン（アンカリング）：マストを建物に固定する主要支持部で、マストの揺れを抑制し横荷重を伝達して安定した垂直揚程を確保します。
• 駆動ユニット：ギアモーターがピニオンを駆動してラックに沿って上下移動させ、ローラーをマスト上で走行させます。
• マストセクション：主要な支持構造であり、垂直ガイドを提供し、必要に応じてセクション追加で延長可能です。
• ピニオン＆ラック駆動：確実で制御された垂直運動を実現する強制駆動方式です。
• 可変周波数インバータ（VFD）：昇降機制御ロジックを実現し、滑らかな起動・停止を提供します。スマート制御や音声モジュールの統合に対応しています。

仕様（表）
モデル : CH200（単笼） | CH200/200（ツイン）
定格荷重 : 2000 kg | 2000 / 2000 kg
速度 : 0–46 m/分 または 0–63 m/分 | 0–46 m/分 または 0–63 m/分
制御方式 : VFC（VFD）
モーター出力 : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
キャビン寸法 : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
最大高さ : 最長300 m（マスト追加により延長可能）

技術仕様

• シリーズ：CH Series
• 構成：単笼（CH200）およびツイン笼（CH200/200）
• 定格荷重（単笼）：2000 kg、（ツイン）：2000 / 2000 kg
• 作動速度：選択可能 0–46 m/分 または 0–63 m/分
• 制御：可変周波数制御（VFC / VFD）
• モーター出力オプション：2×11 kW、2×18.5 kW、3×11 kW、3×18.5 kW；ツイン：2×(2×11) または 2×(3×18.5) kW
• キャビン寸法：3200 × 1500 × 2200 mm
• 最大作業高さ：最長300 m（マスト延長可能）
• 駆動方式：ピニオン＆ラック（強制駆動）
• 主要コンポーネント：過速度ロック、タイインアンカリング、駆動ユニット、マストセクション、ラック＆ピニオン、滑らかな起動/停止を実現するVFDとスマート制御/音声モジュール
