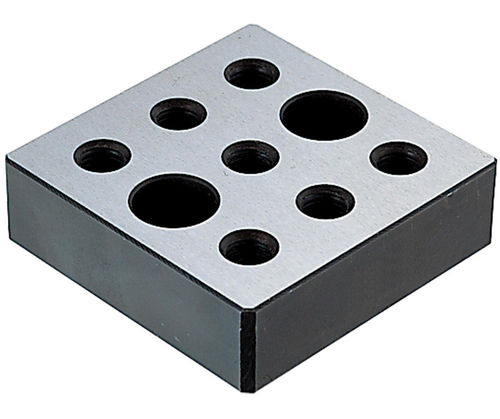

コンポーネントサポート BJ631 series

部品用スチール製炭素鋼製

説明
中間延長ライザーブロックは積層可能なライザーブロックで、モジュラー作業支持体のグリッドポイント間に部品を正確に位置決めすることができます。材料は1045鋼で、上下の面は精密研削仕上げ、表面処理は黒色酸化皮膜で基本的な耐食性を確保しています。

製品種別

• BJ631 — 中間延長ライザーブロック
• BJ632 — 延長ライザーブロック

部品オプション（表）
ID | SKU | 部品番号 | ねじ (T) | T1（SHCS用） | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | 貫通 | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | 貫通 | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | 貫通 | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |

ドキュメント
本製品の仕様PDFが利用可能です。

仕様 / 技術データ

• 材料：1045鋼
• 仕上げ：黒色酸化皮膜
• 上下面：精密研削済み
• 設計：積層可能なライザーブロック
• 機能：グリッドポイント間での部品位置決めを可能にする
• シリーズ / 型式：BJ631（BJ632もあり）
