ステンレス製プランジャー 0303x series

重積載用スプリングボール状

製品概要

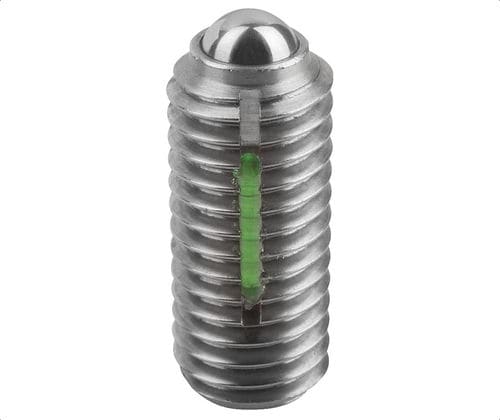

ボールタイプのスプリングプランジャー、六角端付き。ナイロン製Long‑Lokロッキングが衝撃や振動による緩みを防止します。ステンレス製スリーブ、ボール、スプリング（ステンレス仕様）；ボールは硬化処理済み。標準およびヘビ―のエンドフォース選択可能です。

製品タイプ

• 03036 — ナイロンロッキング付スプリングプランジャー（ステンレス本体とボール、標準エンドフォース）
• 03036 — ナイロンロッキング付スプリングプランジャー（ステンレス本体とボール、ヘビ―エンドフォース）
• 03031 — ナイロンロッキング付スプリングプランジャー（鋼製本体とボール、標準エンドフォース）
• 03031 — ナイロンロッキング付スプリングプランジャー（鋼製本体とボール、ヘビ―エンドフォース）

部品オプション

• 03036-A2 | ネジ 1/4-20 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126530
• 03036-AJ | ネジ 1/4-28 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126559
• 03036-A3 | ネジ 5/16-18 | D1 0.20 in | L 0.71 in | L1 0.31 in | H 0.06 in | S 5/32 in | F1 3.37 lbs | F2 6.74 lbs | PN 126534
• 03036-A4 | ネジ 3/8-16 | D1 0.24 in | L 0.91 in | L1 0.35 in | H 0.08 in | S 3/16 in | F1 4.50 lbs | F2 7.87 lbs | PN 126536
• 03036-A5 | ネジ 1/2-13 | D1 0.31 in | L 1.02 in | L1 0.39 in | H 0.10 in | S 7/32 in | F1 6.74 lbs | F2 12.36 lbs | PN 126554
• 03036-A6 | ネジ 5/8-11 | D1 0.39 in | L 1.30 in | L1 0.55 in | H 0.14 in | S 5/16 in | F1 14.61 lbs | F2 28.10 lbs | PN 126556

注意

• 表示単位はインチとポンドです（in、lbs）。
• ねじ径および寸法値は、部品番号/SKUで示された利用可能なSKUに対応します。

技術仕様

• タイプ：六角端付きボールタイプのスプリングプランジャー。
• ロッキング：衝撃や振動による緩みを防ぐナイロン製Long‑Lokロッキング。
• 材質：ステンレススリーブ、ステンレスボール、ステンレススプリング（ステンレス仕様）; 鋼製本体/ボールの仕様あり。
• 仕上げ：ステンレススリーブは自然仕上げ、ボールは硬化処理。
• エンドフォースの選択：標準およびヘビ―（F1、F2値は部品オプション参照）。
• 利用可能ねじサイズ/例：1/4-20 (03036-A2)、1/4-28 (03036-AJ)、5/16-18 (03036-A3)、3/8-16 (03036-A4)、1/2-13 (03036-A5)、5/8-11 (03036-A6)。
• 寸法公差：L1 公差 ±0.02 in。
• シリーズ：0303x ファミリ—、03036 および 03031 のパートバリアント。
