自在コンベアローラー DR-EX

駆動スチール製二トリルゴム製

製品概要

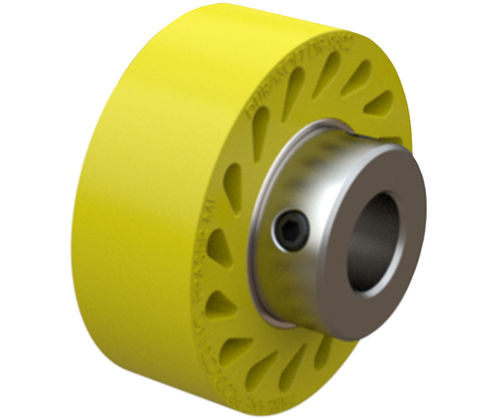

DuraSoft® DR-9502 シリーズは、スチールインサートに永久接着されたエラストマー外周を持つシャフト取付けローラーです。コンベヤや搬送用途で、追従性のある接触と確実なシャフト取付けが求められる用途向けに設計されています。ハブはローラーより突出しており、90°間隔で配置された2本のセットスクリューでシャフトに固定します。

材料と硬度

• 外周材料：ウレタン（urethane）、ニトリル、ネオプレン
• 硬度範囲：20〜95 Shore A（表中の例：35、60、80）

設計と特徴

• スムースな接触面をスチールインサートに永久接着し、安定した性能を確保
• 取付けしやすいようハブがローラーより突出するシャフト取付け構造
• ハブは90°間隔のセットスクリュー2本でシャフトに固定
• エラストマーの「ティアドロップ」形状の穴により、しっかりしながらも損傷しにくい追従性のある接触を実現

入手可能な部品オプション（表）
Header: ID | Part Number | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Durometer (Shore A) | Material | Color
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

注意
掲載のローラーはシャフト駆動タイプで、スチールインサートが永久接着されています。ウレタン（表の例）、ニトリル、ネオプレンのバリエーションがあります。表は、該当する直径、幅、デュロメータ、色を示しています。

仕様 / 技術仕様

• ハブとセットスクリュー2本（90°）を備えたシャフト取付けローラー
• エラストマー外周に永久接着されたスチールインサート
• 外周材料：ウレタン、ニトリル、ネオプレン
• 硬度範囲（Shore A）：20〜95
• 表に示した部品の典型的な外径（D）：2.50 in
• 幅（W）：0.92 in；ハブ幅（W2）：0.50 in
• 示されている内径（D1）：1.25 in および 1.37 in
• 部品ごとのボア/インサート寸法範囲（D2）（例：.501/.505、.626/.631、.751/.756、1.001/1.006）
• 設計特徴：追従性のある接触を実現するエラストマーの「ティアドロップ」穴
