駆動コンベアローラー RR-EX

鋼二トリル製ネオプレン製

概要

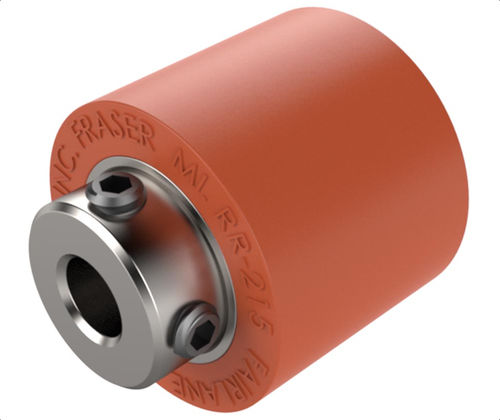

RR-EX ソリッドローラーは、被覆がスチールインサートに永久接着された円筒形のコンベヤ／搬送用ローラーです。シャフト取り付けを想定して設計されており、ローラーより突出するハブが付属し、シャフト固定用に90°間隔で配置された2本の止めねじが供給されます。被覆材料とショア硬さの選択により、用途や摩耗条件に合わせた仕様を選べます。

材料

• ネオプレン
• ニトリル
• ウレタン

入手可能な部品バリエーション（表）
ID | SKU | Part Number | D in | D1 in | D2 in | W in | W2 in | Durometer (Shore A) | Material | Color
112627 | RR-215-20W-EX375 | RR-215-20W-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 20 | ニトリル | 白
112616 | RR-215-20-EX375 | RR-215-20-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 20 | ネオプレン | 黒
112633 | RR-215-20W-EX500 | RR-215-20W-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 20 | ニトリル | 白
112623 | RR-215-20-EX500 | RR-215-20-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 20 | ネオプレン | 黒
112677 | RR-215-35W-EX375 | RR-215-35W-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | ニトリル | 白
112651 | RR-215-35UR-EX375 | RR-215-35UR-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | ウレタン | 黄
112644 | RR-215-35-EX375 | RR-215-35-EX375 | 1.50 | .88 | .376/.380 | 1.25 | .38 | 35 | ネオプレン | 黒
112684 | RR-215-35W-EX500 | RR-215-35W-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | ニトリル | 白
112670 | RR-215-35UR-EX500 | RR-215-35UR-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | ウレタン | 黄
112649 | RR-215-35-EX500 | RR-215-35-EX500 | 1.50 | .88 | .501/.505 | 1.25 | .38 | 35 | ネオプレン | 黒

注記
各ローラーにはローラーより突出するハブとシャフト固定用の止めねじ（90°間隔で2本）が付属します。被覆材の選択によりショア硬さ（デュロメーター）と色が決まります。表に示したバリエーションは代表的な部品オプションで、主要寸法および材料/デュロメーターの選択を示しています。

仕様 / 技術仕様

• 製品名（型式）: RR-EX
• 取付方法: シャフト駆動（ハブがローラーより突出；90°間隔の止めねじで固定）
• インサート: スチールインサート；ローラーカバーはインサートに永久接着
• 利用可能な被覆材料: ネオプレン、ニトリル、ウレタン
• デュロメーター範囲: Shore A 20〜95
• 表示されている代表的な外径: 1.50 in
• 代表的なハブ径（D1）: .88 in
• D2（ボア／インサート寸法）例: .376/.380 in または .501/.505 in
• 代表的な幅（W）: 1.25 in；W2: .38 in
• バリエーションに示された色と材料の対応（例：ニトリル - 白、ネオプレン - 黒、ウレタン - 黄）
