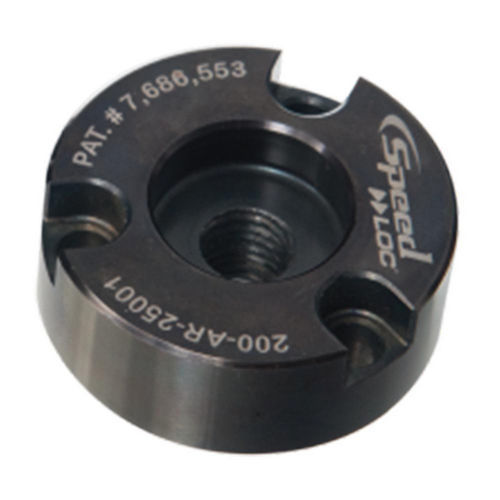

センサー用受信機 MPAR series

製品説明
これらのレシーバーはサブプレートまたはマシンテーブルに取り付けられ、ロケータユニットを受け取るためのものです。ユニバーサルなボルトインレシーバーは、競合するボールロッキングシステムと互換性があります。既存のサブプレートを新たに製作したり再加工したりする必要なく、SpeedLocシステムの高速性、精度、簡単な取り付けを活用できます。取り付け用のソケットヘッドキャップスクリュー（SHCS）が付属します。引張強さ最低値：180,000 psi。降伏強さ最低値：140,000 psi。材質：焼入れ処理された4340鋼、仕上げ：黒色酸化処理。

部品表
詳細 | ID | SKU | 部品番号 | プレート厚さ最小 in | ロケータサイズ | ねじタップ in | D 受信ヘッド径 in | D1 プレート穴径 in | D2 レシーバー外径 in | D3 プレート通し穴 in | Dp ボルト中心径 in | H レシーバー高さ in | H1 ヘッド高さ in | H2 プレートC'Bore深さ in | SHCS サイズ | 最大ねじトルク ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

メディア

• SpeedLoc Information (PDF)

特長 / 技術仕様

• 取り付け用ソケットヘッドキャップスクリュー付属
• 引張強さ最低値：180,000 psi
• 降伏強さ最低値：140,000 psi
• 材質：焼入れ4340鋼
• 仕上げ：黒色酸化処理
• ボルトイン式のユニバーサルレシーバーで、競合するボールロッキングシステムと互換性あり
• サブプレートまたはマシンテーブルに取り付けてロケータユニットを受ける用途向け
