タップ付きシャンクロケートピン MPAS series

概要

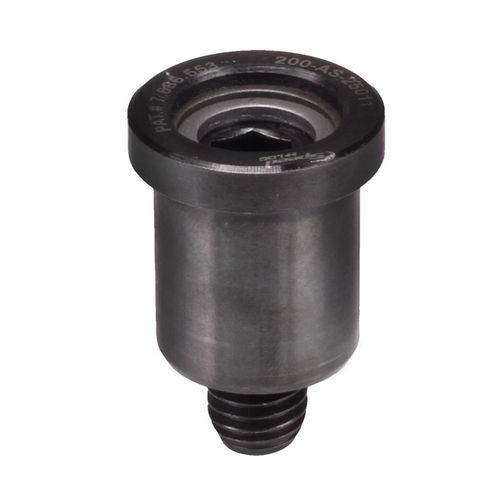

SpeedLoc の MPAS シリーズ フラッシュマウントロケータは、治具、固定具、組立工程における正確で再現性の高い位置決めのために設計されています。ヘッドは治具プレートと面一になり、加工や生産環境での使用に適しています。MPAS は対応するレシーバーにねじ込み、または顧客専用のアプリケーションで使用できます。自動抜け（セルフエクストラクト）機構により、プレートからの取り外し時の噛み込みを防ぎ、アライメント精度と治具の健全性を保持します。機械特性：引張強度最低 180,000 psi、降伏点最低 140,000 psi。材質：焼入れ処理済み 4340 鋼、黒色酸化処理仕上げ。

供給パーツ（抜粋）
ヘッダー: ID | SKU | 品番 | プレート厚さ (in) ±.005 | ネジ | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | 最大保持力 (Lbs) | 最大トルク (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

特長

• ヘッドがプレート面と面一になるフラッシュマウント設計
• レシーバーまたは顧客設計アプリケーションへねじ込みで取り付け
• 自動抜け機構により噛み込みを防止しアライメント精度を保持
• 治具、固定具、組立工程、量産環境での使用に適合
• 高い保持能力と安定した再現性
• 引張強度最低 180,000 psi、降伏点最低 140,000 psi
• 材質：焼入れ処理済み 4340 鋼、黒色酸化処理

技術仕様

• 材質：焼入れ処理済み 4340 鋼
• 仕上げ：黒色酸化処理
• 引張強度（最小）：180,000 psi
• 降伏点（最小）：140,000 psi
• 取付方式：フラッシュマウント（ヘッドがプレートと面一）
• 設計：自動抜け機構により噛み込みを回避しアライメント精度を維持
• 供給範囲：MPAS-13010 から MPAS-25010（上記に示す複数のプレート厚さとネジサイズ）
