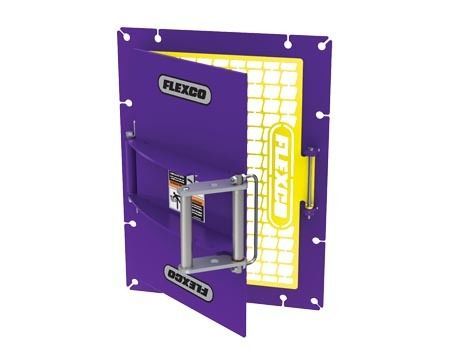

点検扉 INDR series

製品概要
Flexco 検査用ドアは、コンベヤのシュートや囲いの目視点検および保守作業のアクセス点を提供します。ベルトクリーナーやその他のコンベヤ機器に付着した材料の除去作業のためのアクセスにも使用できます。

特徴と利点

• 調節可能なラッチ機構 — U字ボルトのナット調整でドアの密閉度を変更可能
• 施錠対応設計 — ラッチとドアガセットを通して南京錠を装着し、アクセスを制限可能
• ドアのシリコーンシール — ドアと取付けプレート間の密閉を確保
• 防塵設置 — 取付けプレートとシュート／囲い壁の間に防塵シリコーンシーラントを供給
• 網あり・網なしのオプション（網付きモデルは "S" サフィックス）

一般仕様

• 構造材質: 粉体塗装鋼または304ステンレス鋼
• 対応ベルト幅: 24"～60" (600～1500 mm)

製品バリエーション / 寸法

• Inspection Door 12 x 12 in. (300 x 300 mm) — 注文番号: INDR-1212; アイテムコード: 79303; 重量: 8.7 kg (19.2 lbs)
• Inspection Door 12 x 18 in. (300 x 450 mm) — 注文番号: INDR-1218; アイテムコード: 79304; 重量: 10.7 kg (23.5 lbs)
• Inspection Door 18 x 24 in. (450 x 600 mm) — 注文番号: INDR-1824; アイテムコード: 79305; 重量: 16.0 kg (35.2 lbs)
• Inspection Door 24 x 24 in. (600 x 600 mm) — 注文番号: INDR-2424; アイテムコード: 79306; 重量: 19.4 kg (42.8 lbs)
• Inspection Door w/Screen 12 x 12 in. (300 x 300 mm) — 注文番号: INDR-1212S; アイテムコード: 79307; 重量: 9.6 kg (21.2 lbs)
• Inspection Door w/Screen 12 x 18 in. (300 x 450 mm) — 注文番号: INDR-1218S; アイテムコード: 79308; 重量: 11.8 kg (26.0 lbs)
• Inspection Door w/Screen 18 x 24 in. (450 x 600 mm) — 注文番号: INDR-1824S; アイテムコード: 79309; 重量: 18.0 kg (39.7 lbs)
• Inspection Door w/Screen 24 x 24 in. (600 x 600 mm) — 注文番号: INDR-2424S; アイテムコード: 79310; 重量: 21.9 kg (48.3 lbs)

寸法表
ドア（開口）サイズ（幅 x 長さ） | 外寸（幅 x 長さ） | 高さ
12 x 12 in (300 x 300 mm) | 外: 16-5/16 x 15-3/4 in (415 x 400 mm) | 3-7/16 in (90 mm)
12 x 18 in (300 x 450 mm) | 外: 16-5/16 x 21-7/8 in (415 x 555 mm) | 3-7/16 in (90 mm)
18 x 24 in (450 x 600 mm) | 外: 22-5/16 x 27-3/4 in (570 x 705 mm) | 3-7/16 in (90 mm)
24 x 24 in (600 x 600 mm) | 外: 28-5/16 x 27-3/4 in (720 x 705 mm) | 3-7/16 in (90 mm)

技術仕様

• 材質: 粉体塗装鋼または304ステンレス鋼
• シール: ドアにシリコーンシール；取付プレート部にはシリコーンシーラントを供給
• ラッチ: U字ボルト式の調整可能ラッチ；南京錠装着に対応
• オプション: 網付きモデル（S サフィックス）および非網モデル
• 代表的な用途: 目視点検、保守用のアクセス、ベルトクリーナーなどの清掃アクセス
