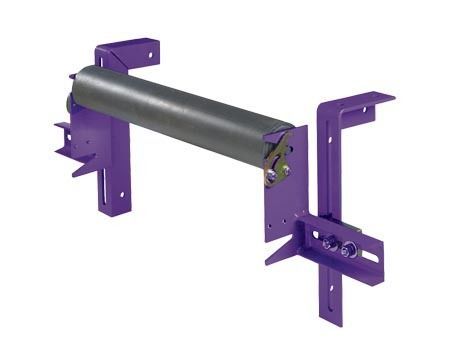

炭素鋼製コンベアローラー HDR series

鋼鉄合金製ベルト コンベヤー用

概要
スタビライジングローラーはリターン側のベルトプロファイルを平坦かつ安定した状態に保ち、ベルトクリーナーとの接触を最大化して清掃効率を向上させます。

特徴と利点

• ベルトを平坦かつ安定に保持し、クリーナーブレードが最適に接触できるようにします
• ベルトカップやベルトフラップのある用途に適しています
• ベルトの不規則性を防ぐことで、セカンダリクリーナーの性能向上とブレード/ティップ寿命の延長に寄与します

仕様

• スタビライジングローラーブラケットキット：
  • さまざまなコンベヤ形状に合わせて水平方向および垂直方向に調整可能
  • 現地の既存リターンローラーと併用、または供給される代替ローラーと併用可能
  • ブラケットの上下部にローラーリテーナースロットを備え、ローラー高さを調整可能
• ライブシャフト ホールドダウン ロール：
  • HDRブラケットキットにより垂直調整が可能
  • ロール全長 = ベルト幅 + 6" (150 mm)、シャフト全長 = ベルト幅 + 30" (750 mm)

ライブシャフト ホールドダウン ロール仕様（表）
ロール全長：ベルト幅 + 6" (150 mm)
シャフト全長：ベルト幅 + 30" (750 mm)
シャフト径：24"–42" (600 mm–1050 mm) — 1‑15/16" 径
48"–60" (1200 mm–1500 mm) — 2‑7/16" 径
72"–84" (1800 mm–2100 mm) — 2‑15/16" 径
シャフト構造：24"–60" (600 mm–1500 mm) — 1045 CD；72"–84" (1800 mm–2100 mm) — ソリッド4140材から旋削加工

製品（シリーズの代表例）

• Add‑On Grease Hose Extension Kit — 注文番号：HDRGEK — 製品コード：79236（付属品）
• Hold Down Roll Assembly Kit S/S 17mm — 注文番号：HDRP17 — 製品コード：63679（ローラー）
• Hold Down Roll Assembly Kit S/S 22mm — 注文番号：HDRP22 — 製品コード：63678（ローラー）
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR24 — 製品コード：79010 — ベルト幅：24 in. / 600 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR30 — 製品コード：79011 — ベルト幅：30 in. / 750 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR36 — 製品コード：79012 — ベルト幅：36 in. / 900 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR42 — 製品コード：79013 — ベルト幅：42 in. / 1050 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR48 — 製品コード：79014 — ベルト幅：48 in. / 1200 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR54 — 製品コード：79015 — ベルト幅：54 in. / 1350 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDR60 — 製品コード：79016 — ベルト幅：60 in. / 1500 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDRS72 — 製品コード：79017 — ベルト幅：72 in. / 1800 mm
• Live‑Shaft Hold‑Down Roll — 注文番号：HDRS84 — 製品コード：79018 — ベルト幅：84 in. / 2100 mm
• Stabilizing Roller Bracket Kit — 注文番号：SRBK — 製品コード：74941（ローラー）
• Hold Down Roll Bracket Kit - 24"〜60" (600〜1500 mm) — 注文番号：HDRBK — 製品コード：79009（補修部品）
• Hold Down Roll Bracket Kit - 72"〜84" (1800〜2100 mm) — 注文番号：HDRBK‑HD — 製品コード：79072（補修部品）
• 交換ローラー（例）：HDRR24 — 製品コード：79019 — 24 in. / 600 mm；HDRR30 — 製品コード：79020 — 30 in. / 750 mm；HDRR36 — 製品コード：79021 — 36 in. / 900 mm；HDRR42 — 製品コード：79022 — 42 in. / 1050 mm；HDRR48 — 製品コード：79023 — 48 in. / 1200 mm；HDRR54 — 製品コード：79024 — 54 in. / 1350 mm；HDRR60 — 製品コード：79025 — 60 in. / 1500 mm；HDRRS72 — 製品コード：79026 — 72 in. / 1800 mm；HDRRS84 — 製品コード：79027 — 84 in. / 2100 mm

特性 / 技術仕様

• 用途：ベルトプロファイルを安定させ、クリーナーの接触性と清掃効率を向上させる
• ブラケット調整：水平方向および垂直方向に調整可能で、さまざまなコンベヤ形状に適合
• ローラー互換性：現地の既存リターンローラーまたは供給される代替ローラーと使用可能
• ローラー高さ調整：ブラケットの上下部にリテーナースロットを配置
• ライブシャフト寸法：ロール全長 = ベルト幅 + 6" (150 mm)；シャフト全長 = ベルト幅 + 30" (750 mm)
• シャフト径オプション：1‑15/16"（24"–42"ベルト用）、2‑7/16"（48"–60"ベルト用）、2‑15/16"（72"–84"ベルト用）
• シャフト材質／構造：24"–60"（600–1500 mm）サイズは1045 CD；72"–84"（1800–2100 mm）はソリッド4140材から旋削加工
