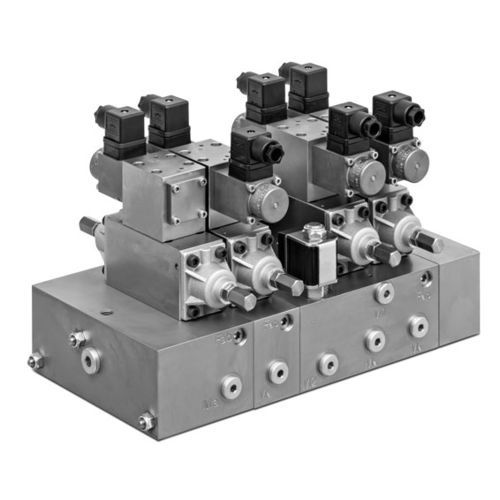

ベースプレート油圧方向制御弁 MEV series

スプールパイロット4/3

MEVは、比例4/3、4/2、3/2方弁です。通常、全体構成の一部として使用されます。各種スプールを用意しています。 AMCA比例制御弁のコイルの形状は、他の従来のコイルとは異なります。その結果、プログレッシブなフラックスカーブを実現しています。コイルの最大ストロークを最大限に利用するために、Aおよび/またはBポートの入口または出口の角度を高流量用に調整することができます。定流量の場合、スプールのオリフィスにかかる圧力損失は、負荷圧力に関係なく一定に保たれます。 電気制御式パイロットステージ付き比例方向弁（MEV）の動作を以下に説明します。ソレノイドaが作動すると、制御スプール（制御ピストン）をソレノイドb側に押し、スプール断面1を開放します。これにより、スプリング室1（調整可能なオリフィス5により速度制御）へ、オリフィス3を通してソレノイドaと反対側のスプール端へ制御圧力が解放されます。制御スプール上のバランス力は、電気入力信号に比例したソレノイドの力となっています。この圧力は、メインスプールをスプリングチャンバー2のスプリングに押し付け、電気入力信号に比例した位置を取ります。ばね室にあるねじをねじ込むことによって最大流量を制限することができ、その結果メインスプールのストロークを制限することができます。
