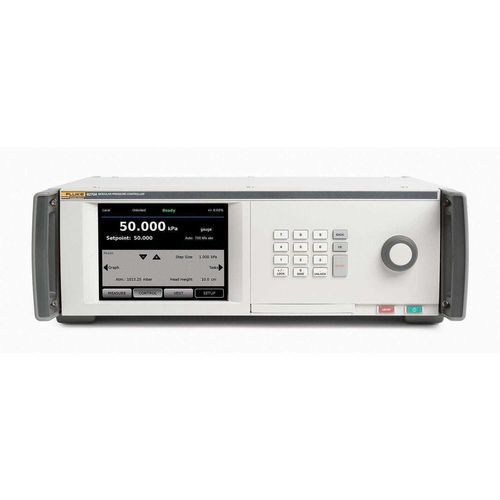

圧力式キャリブレーション用圧力コントローラ 8270A

非有害ガス用デジタル高精度

製品概要

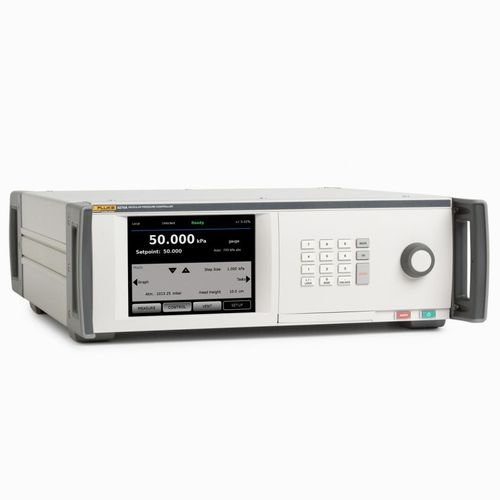

8270A および 8370A は、幅広い作業負荷の圧力センサーの自動校正と制御を目的としたモジュラー式の空圧高圧コントローラー／校正器です。最大5個の測定モジュールを搭載可能で、8270A は真空〜44 MPa、8370A は大気圧〜107 MPa をカバーし、動的制御精度は典型的にレンジの 0.002% 程度です。

主な機能

• センサー、トランスミッタ、ゲージ、スイッチの校正用自動空圧制御。
• 8270A: 真空〜44 MPa（6 000 psi）、低レンジは 100 kPa（15 psi）まで構成可能。
• 8370A: 大気圧〜107 MPa（15 000 psi）、低レンジは 700 kPa（100 psi）まで構成可能。
• モジュラー設計で最大5モジュールを同時運用し、精度とコストに応じて3種類のモジュール群を選択可能。
• 典型的な制御精度：レンジスパンの 0.002% または 0.01 kPa（大きい方）。

モジュール構成とファミリ
最大5個の測定モジュールを装着して高圧/中圧/低圧を1台でカバーできます。モジュールは PM200、PM500、PM600 の3ファミリから選択でき、性能とコストのバランスを設定可能です。PM600 は Fluke Calibration Q‑RPT 技術を採用します。

モジュールファミリ要約

• PM200: 約0.02% FS、耐久性のあるシリコンセンサで高速制御に適し、経済的。
• PM500: 特性付け・線形化済みシリコンセンサ、50–100% で約0.01% の読取不確かさ、多数のレンジ（最大20 MPa）を提供。
• PM600: Fluke Calibration Q‑RPT 石英基準トランスデューサ、30–100% で約0.01% の読取不確かさ、絶対圧モジュールは気圧計搭載。

従来方式との利点

• 油による汚染がないクリーンな空圧ソリューションとして、油圧デッドウェイトや手動コンパレータの代替を想定。
• 自動化による高速な安定化と作業時間短縮で、生産ラインや校正ラボのワークフローを効率化。

安全性と操作

• 高圧運用における安全を最優先に設計：過圧保護、前面パネルのアボート（ベント）ボタン、指向性ベントを可能にするオプションのアボートバルブ。
• 前面からのモジュール交換により保守が容易でダウンタイムを最小化。

用途

• 生産ラインでの大量校正、センサーの特性評価、研究開発用の校正に適合。
• 好条件下での到達時間が約30秒程度と短く、製造環境での運用に適する制御性能。

自動化と通信

• リモートインタフェース：RS‑232、GPIB、USB、イーサネット。SCPI および各種エミュレーションに対応。
• COMPASS for Pressure ソフトウェアで単体または複数 DUT の校正シーケンスを完全自動化可能。

代表的な安定化時間（モジュール別・モード別）
列：モジュール / ダイナミックA (<44 MPa / >44 MPa) / ダイナミックB (<44 MPa / >44 MPa)
PM200/PM230: 30 s / 45 s / 60 s / 75 s
PM500: 35 s / -- / 60 s / --
PM600/PM630: 45 s / 60 s / 60 s / 75 s
注：低設定点や特定構成では追加の安定化時間が必要になる場合があります。

性能ハイライト

• 制御ターンダウン典型値：100:1（仕様を満たすには供給圧がモジュールレンジの100倍を超えないこと）。
• 制御精度（ダイナミック）：レンジの0.002% または 0.01 kPa（大きい方）。
• オーバーシュート：ダイナミックA 約0.08% FS または 2 kPa；ダイナミックB 約0.008% FS または 2 kPa（大きい方）。

標準的な機能とオプション

• シャーシ：2ベイおよび5ベイの高圧コントローラ。PCM／マニホールドオプション、ポート種別（BSP、NPT、SAE）あり。
• アクセサリ：CPS（汚染防止）、ガスブースターキット、テストステーション、真空ポンプパッケージ、配管・継手キット、アイソレーション／アボートバルブキット、モジュール校正キット、輸送ケース等。

技術仕様

• 電源：100–240 V AC、47–63 Hz。ヒューズ：T 2 A、250 V。最大消費電力：100 W。
• 動作温度：15 °C〜35 °C。保管温度：−20 °C〜70 °C。
• 相対湿度：動作時 <80%（30 °C）、<70%（40 °C）；保管時 <95% 非結露。
• 耐振動：MIL‑T‑28800E。運用高度 <3000 m。保護等級：IEC 60529 IP20。安全規格：IEC 61010‑1 CAT II。
• 筐体重量：約13 kg または 15 kg（構成に依存）。外形寸法：H147 × W452 × D488 mm。ラック 3U‑19インチ対応。
• 制御精度とターンダウン：モジュール仕様参照（例：PM200 0.02% FS；PM500 0.01% 読取 50–100%；PM600 Q‑RPT 0.01% 読取 30–100%）。
• ポート限界、保護措置および推奨ガスはシャーシにより異なります。推奨供給ガス：乾燥窒素、ヘリウム、アルゴンまたはクリーンエア（窒素 99.5%+ 推奨）。
